定向耦合器里面长什么样？X光能查出哪些隐形缺陷？

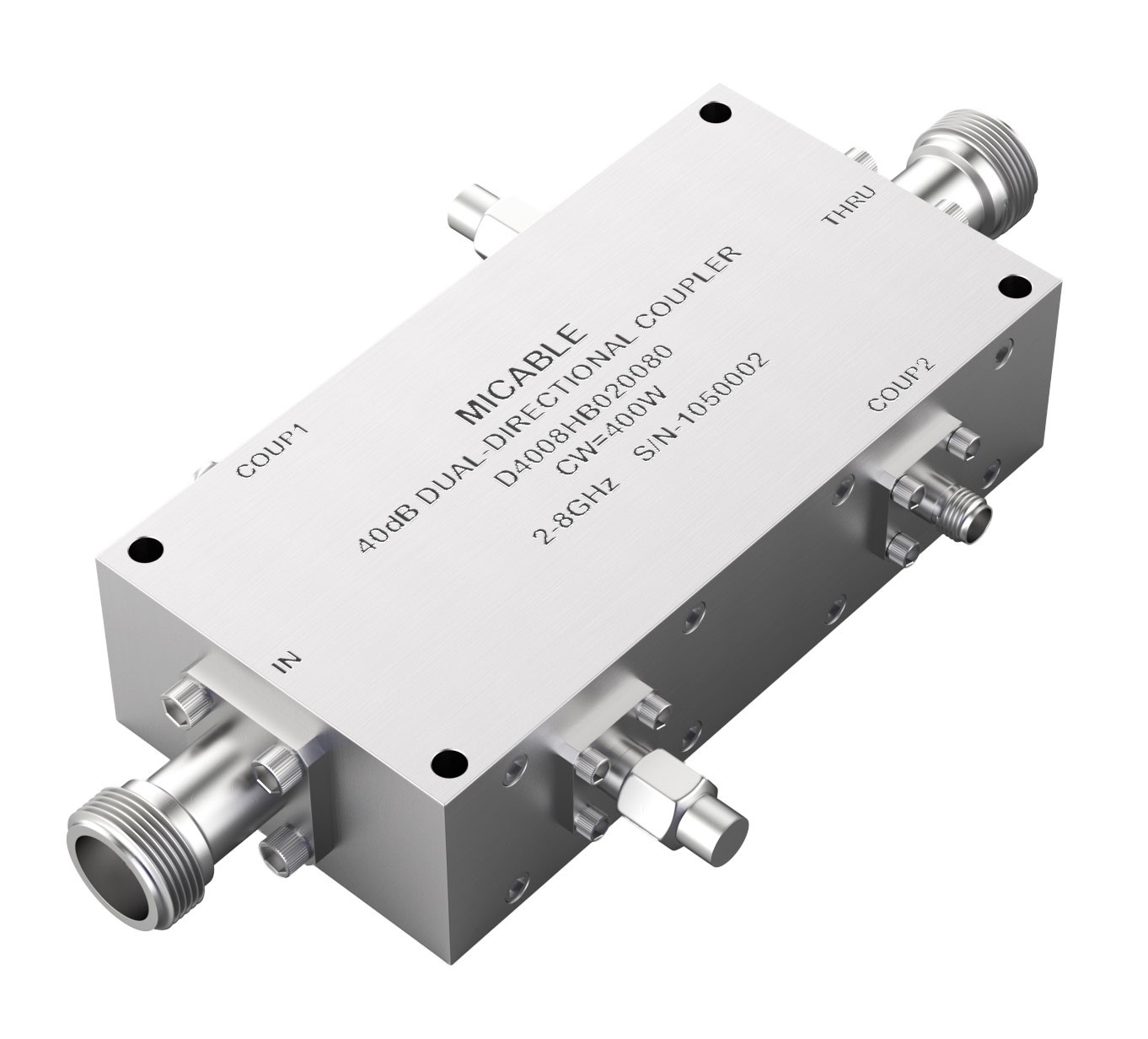

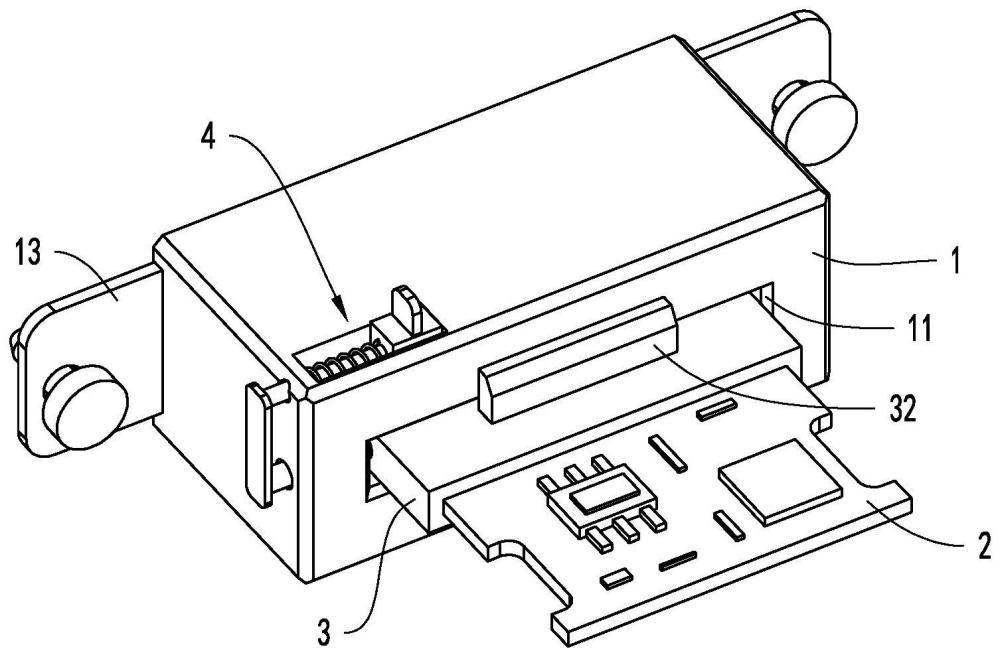

定向耦合器是射频微波系统中常用的无源器件，它能把传输线上的信号按一定比例耦合出来，用于功率监测、信号采样和反馈控制。手机基站、雷达、卫星通信设备里都有它的身影。定向耦合器的内部结构通常由微带线或带状线构成，两条或多条传输线在一定长度内平行排列，通过电磁耦合实现信号取样。高频版本可能采用多层陶瓷基板或金属波导结构，全部封闭在金属或陶瓷封装内，外形是一个带几个射频端口的方盒。

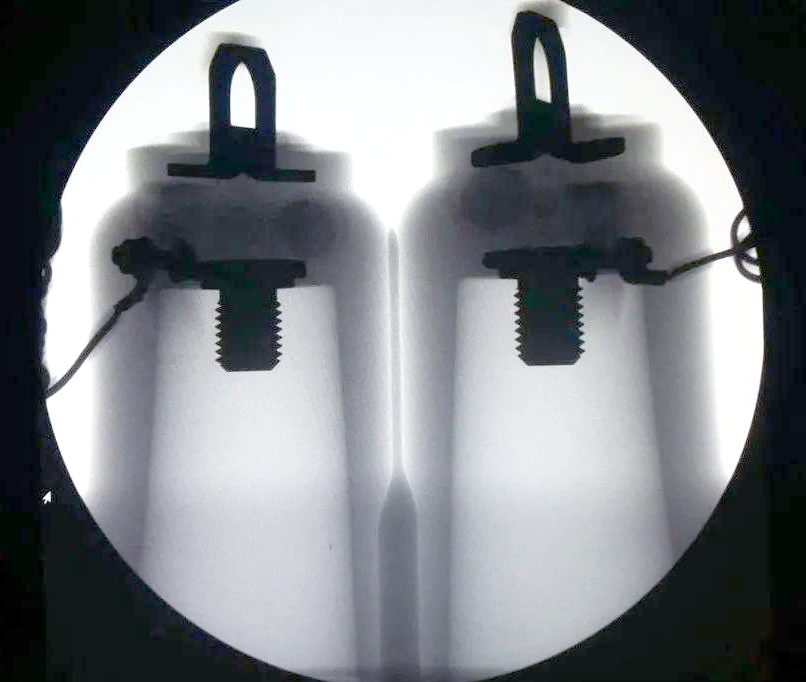

这种内部电磁结构的精度要求极高，耦合线的间距、线宽和对准精度直接决定耦合度和平坦度。X光检测定向耦合器，主要检查内部导线的完整性、焊点质量和装配一致性。微带线如果出现断裂或局部变细，信号传输就会异常反射，X光影像中能清楚看到金属导线的中断或缩窄。通常要求微带线宽偏差不超过设计值的百分之五，否则耦合度会偏离规格。

焊点空洞也是常见缺陷。射频器件的焊接通常采用金锡或铅锡焊料，焊点内部如果存在空洞，会改变阻抗匹配，引入插入损耗。X光透视下，焊点中的空洞呈现为暗色区域，可精确测量空洞率，射频应用一般要求单个焊点空洞率低于百分之十。此外，多层陶瓷基板内部如果出现分层或金属化孔开裂，X光能通过灰度异常发现这些隐蔽的层间缺陷。还有焊料桥连，相邻焊点之间若有多余焊料连接，会造成信号短路，X光影像中表现为不该出现的亮点连线。

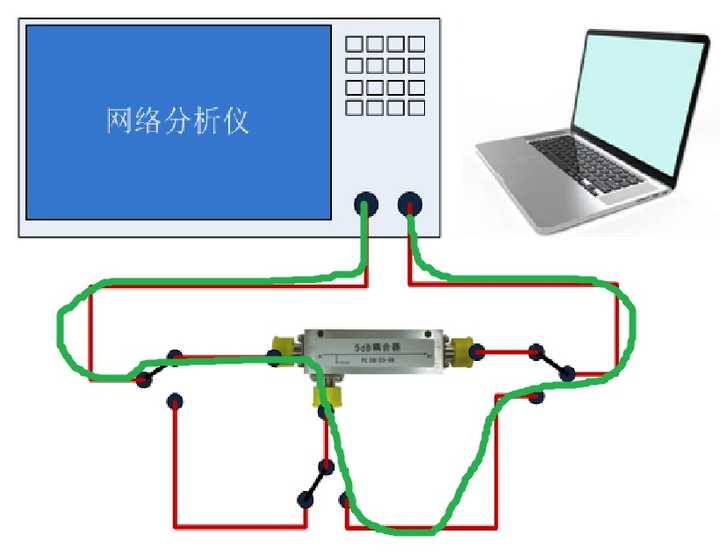

定向耦合器在通信链路中承担着精确采样的任务，内部微小的缺陷都可能导致指标漂移。X光全检让这些藏在封装里的问题无所遁形，为射频系统的稳定工作提供可靠保障。
