高压熔断器里面藏着什么？X光能查出哪些隐形缺陷？

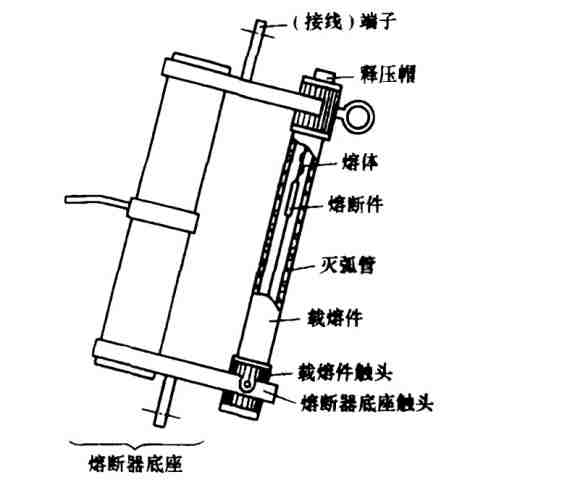

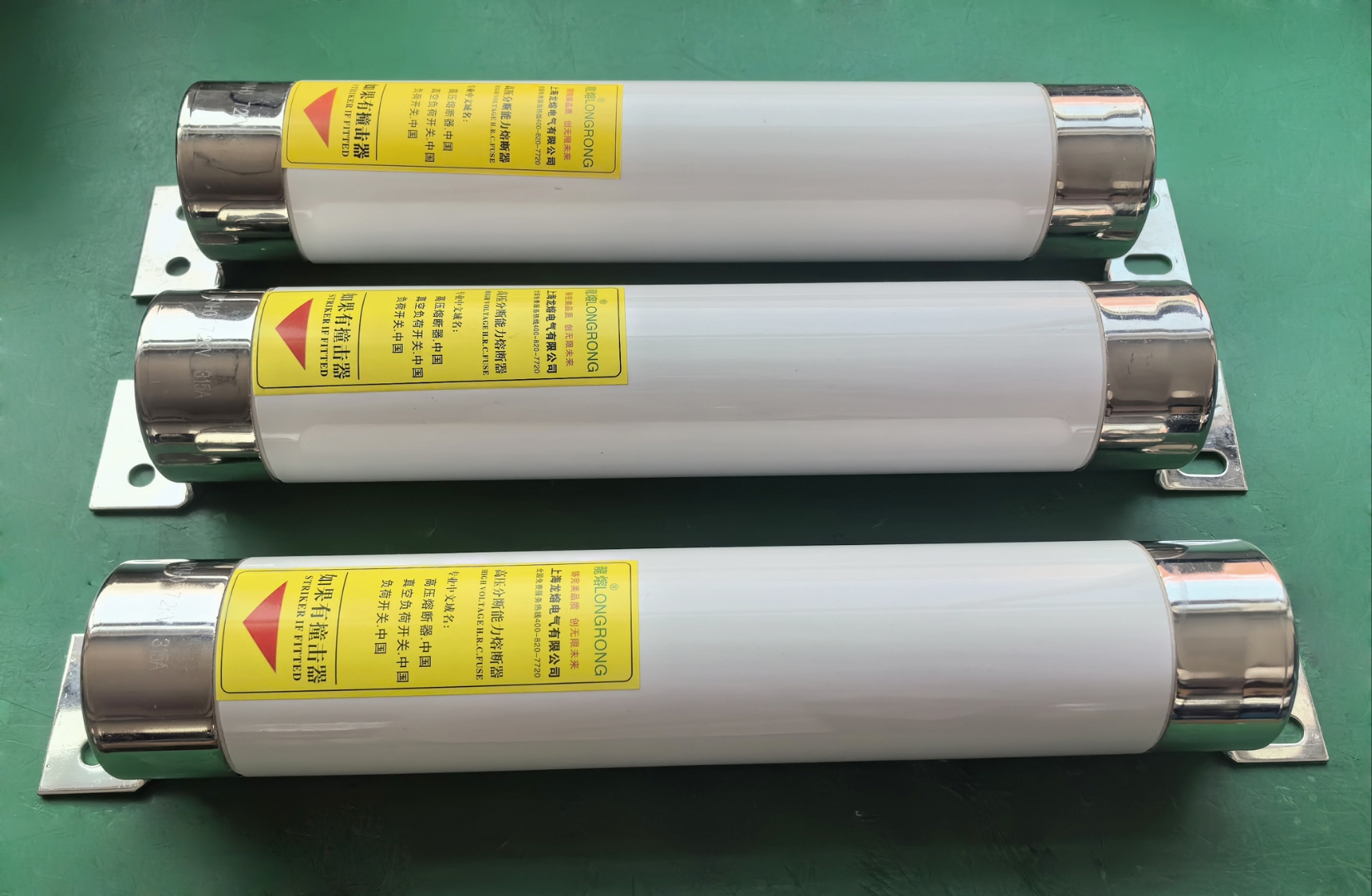

高压熔断器是电力系统中默默守护线路安全的"守护者与牺牲者"，一旦电流超过设定值，内部的熔丝就会迅速熔断，切断故障电路，保护变压器、开关柜和电缆不受损坏。它的结构比普通保险管复杂得多：最外面是瓷质或环氧树脂管壳，内部装有一根或多根银或铜合金熔丝，熔丝周围紧密填充石英砂作为灭弧介质，两端是金属端盖与外部接线端子连接。额定电压通常从 10 kV 到 40.5 kV，分断电流能力可达数十千安。

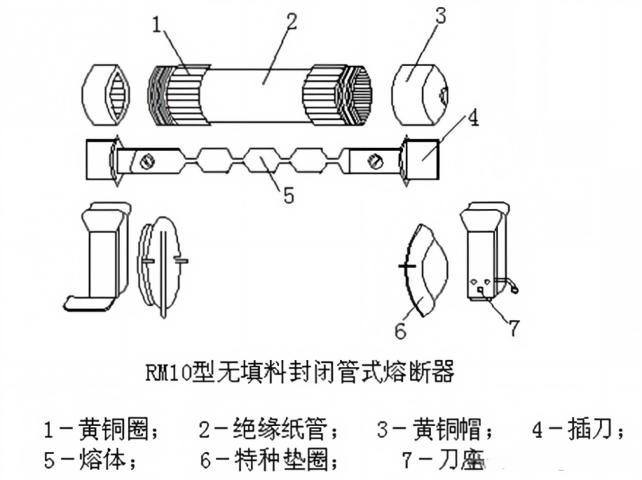

这个结构里，熔丝的状态是最关键的。熔丝通常被设计成螺旋状或带有多个窄颈，以精确控制熔断电流和时间。如果熔丝在制造中受损变细，或者窄颈尺寸偏小，就会在正常电流下误熔断，造成不必要的停电。X 光透视高压熔断器，能清楚看到熔丝的整体形态：是否断裂、是否变形、窄颈处有无异常变细。熔丝在 X 光影像中呈现为高亮线条，断口和尺寸偏差都能直接测量，不放过任何提前失效的隐患。

石英砂的填充质量同样重要。石英砂的作用是在熔丝熔断时迅速冷却并熄灭电弧，如果填充不密实，局部有空腔，分断大电流时就可能电弧重燃甚至熔断器炸裂。X 光能通过影像灰度的均匀程度，判断石英砂是否存在明显的空腔或堆积不均。此外，熔丝与端盖之间的焊接点也是薄弱环节，焊接气孔或虚焊会导致接触电阻增大，正常工作时产生额外发热。X 光透视下，焊点内部的气孔呈现为暗色斑点，虚焊是一条清晰的暗线，直径超过 0.5 mm 的气孔就需要严格评估。

高压熔断器是一次性保护器件，平时不动作，动作就必须可靠。出厂前用X 光做全检，把熔丝异常、填料空腔和焊接缺陷全部查清，才能确保它在关键时刻准确"牺牲"，而不是该断不断、不该断乱断。
