晶闸管内部藏着什么？X光能查出哪些隐形缺陷？

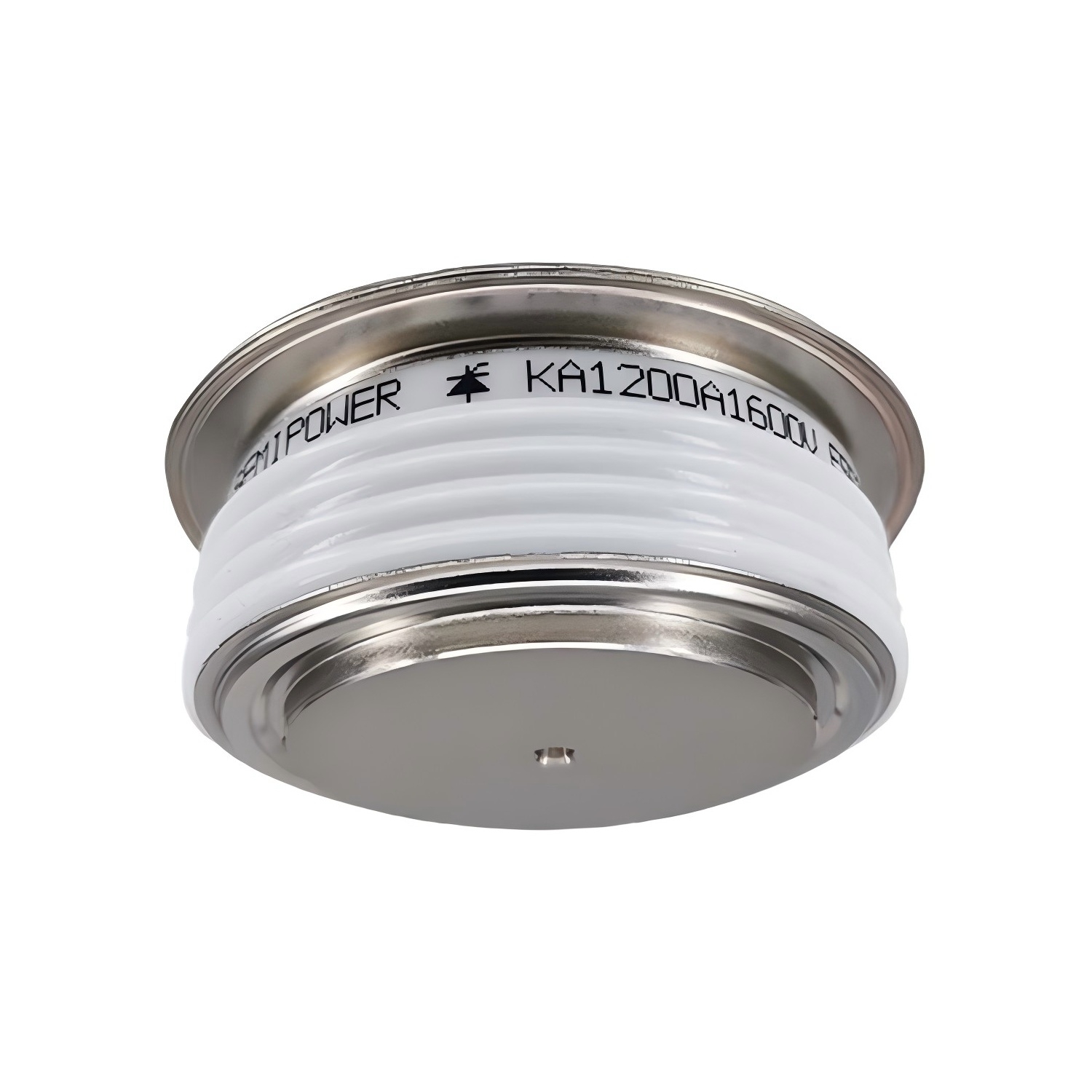

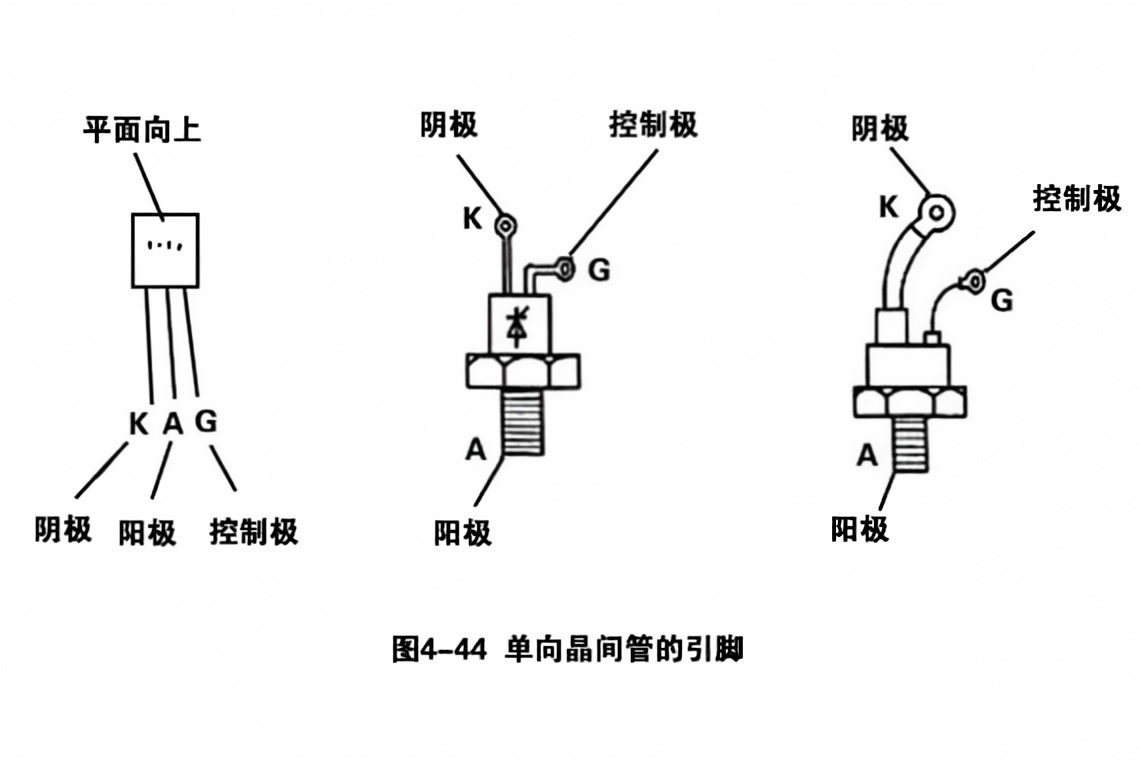

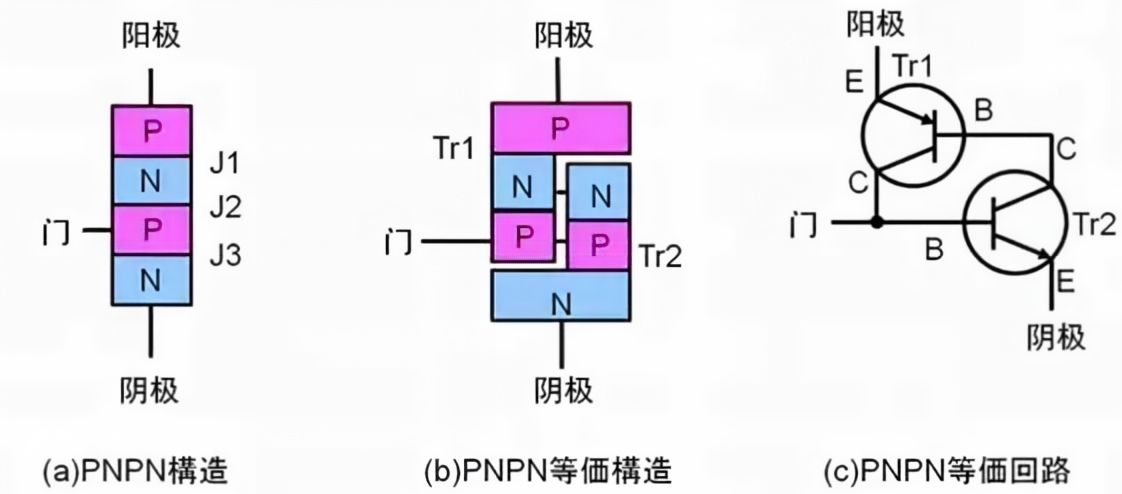

晶闸管是一种大功率半导体开关器件，在电力控制、电机调速、无功补偿等场合随处可见。它能在微小触发信号下导通大电流，像一个“电子闸门”，控制着电能的通断。常见的晶闸管有螺栓式、平板式和模块式几种封装，但核心结构大致相同：最中心是硅晶片，上下两面焊接或压接钼片作为热膨胀缓冲层，再往外是铜底座或陶瓷外壳，控制极通过细引线连接到外部端子。大功率晶闸管的电流可以从几十安培到上千安培，对内部连接的热稳定性和机械强度要求极高。

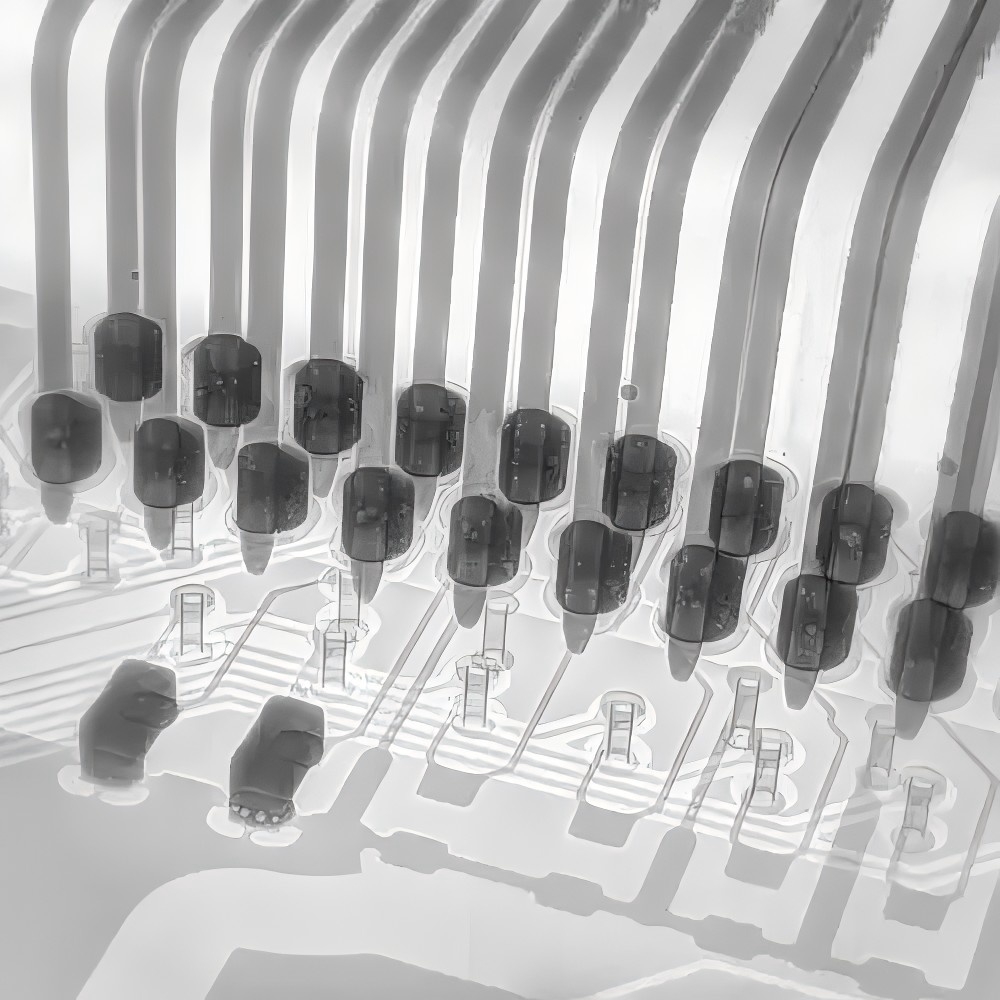

晶闸管内部最怕的缺陷就是焊接层空洞。硅晶片与钼片、钼片与铜底座之间通常用焊料焊接，如果焊接时混入气体或焊料润湿不良，就会在界面留下空洞。空洞会让局部热阻急剧增大，芯片温度不均匀，长期大电流冲击下可能烧毁。X光透视能清晰看到焊料层中的空洞，呈现为不规则的暗色斑块。行业通常要求单个空洞面积不超过焊接层总面积的百分之五，所有空洞加起来不得超过百分之十，否则就判定为不合格。用X光可以精确测量每个空洞的尺寸和分布，数据说话，无需拆开破坏器件。

除了焊料层空洞，芯片裂纹也是X光重点筛查的对象。晶闸管芯片很薄，厚度通常只有几百微米，如果在封装过程中承受过大的机械应力或热应力，芯片内部可能产生微裂纹。裂纹在X光影像中表现为细长的暗纹，会破坏PN结的完整性，导致漏电流增大甚至击穿。此外，控制极的键合线连接也是薄弱环节，键合线（或铝带）直径一般在一两百到几百微米，如果出现断裂或虚焊，晶闸管就无法可靠触发，在X光高分辨图像下这些异常都能清晰识别。

晶闸管体积不大，却承担着巨大的电流和热量，内部缺陷哪怕是微米级的空洞，都可能在长期运行中发展成故障。用X光做一次无损透视，把焊料层、芯片和键合线都看清楚，是对大功率器件可靠性最直接的保障。
