石英晶体谐振器里面装着什么？X光一照缺陷全现形

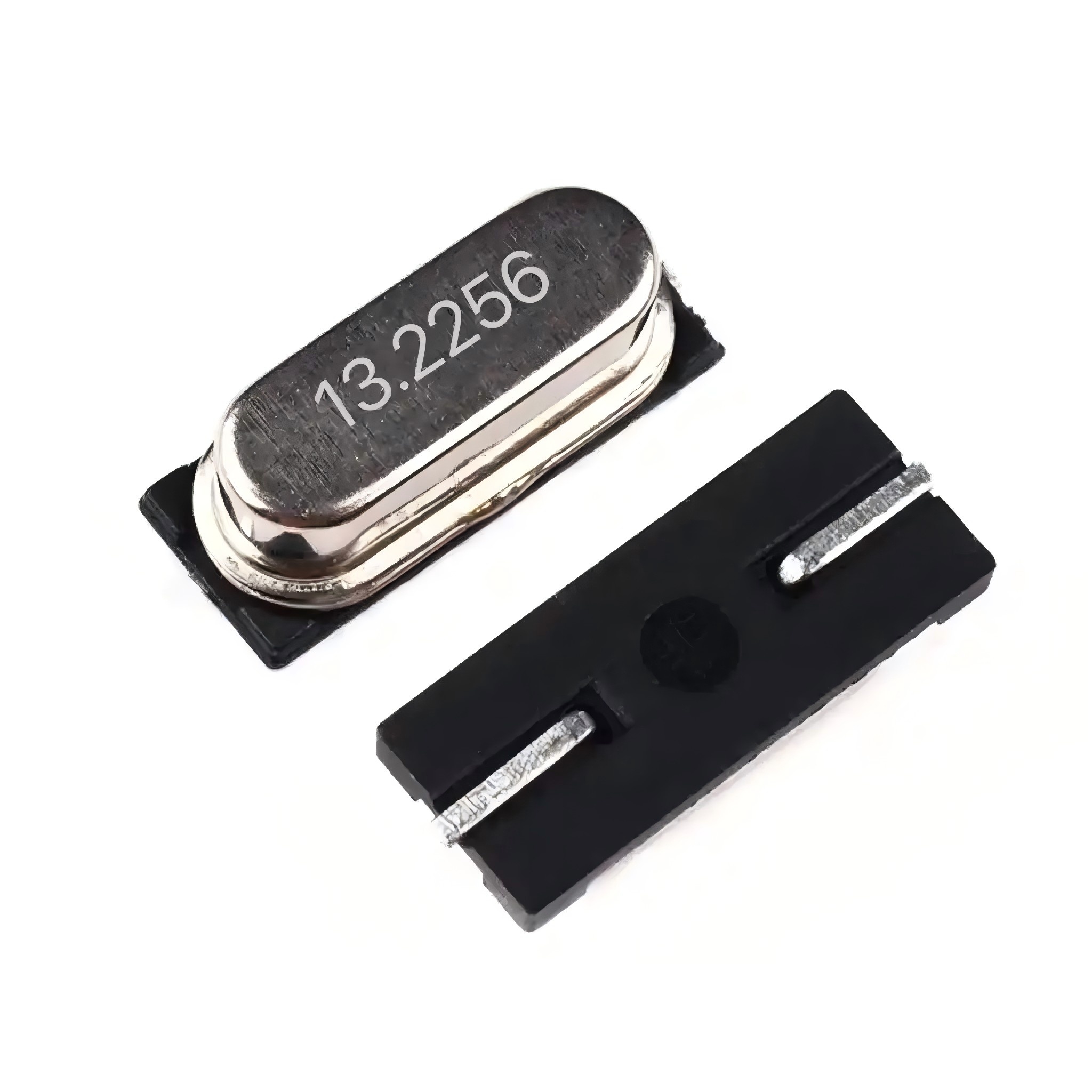

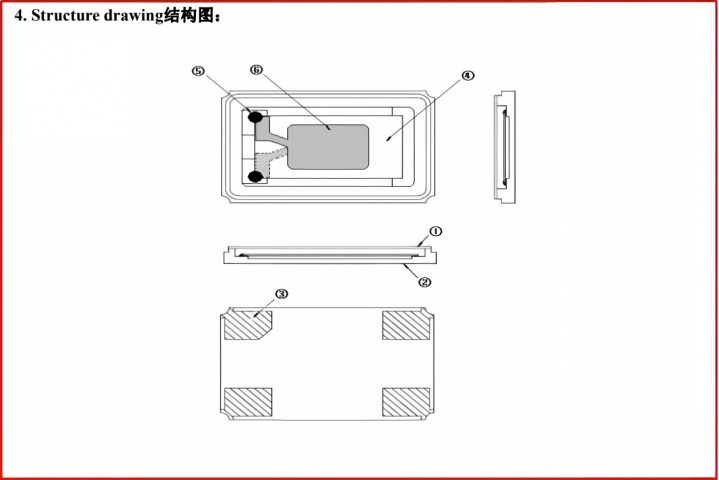

石英晶体谐振器是电子设备里的"心跳"——它产生精确稳定的时钟频率，让微控制器、通信模块、显示屏等各个部件步调一致地协同工作。拆开这个不起眼的金属小壳，核心是一片薄如蝉翼的石英晶片：晶片两面通过蒸镀或溅射工艺覆盖了金属电极，再由金属支架或导电胶精密固定在底座上，最后整体密封在金属或陶瓷管壳内。管壳内部通常经过抽真空处理或充入高纯度氮气，以确保晶片在洁净、稳定的环境中长期工作。

正是这种精密的机电结构，使得任何微小的内部异常都可能引发频率漂移、起振困难甚至完全停振。X射线能够轻松穿透金属外壳与陶瓷封装，将石英晶片、支撑支架和电极的装配状态一览无余地呈现出来。

**类缺陷：晶片裂纹或缺角。 石英晶片在切割、研磨或运输过程中可能受到微小冲击，产生肉眼难以察觉的微裂纹。在X光影像中，这些裂纹会呈现为晶片边缘的锯齿状暗纹或局部缺失。带有裂纹的晶片装入成品后，短期内或许仍能起振，但长期可靠性极差，很快就会出现频率漂移甚至彻底失效。

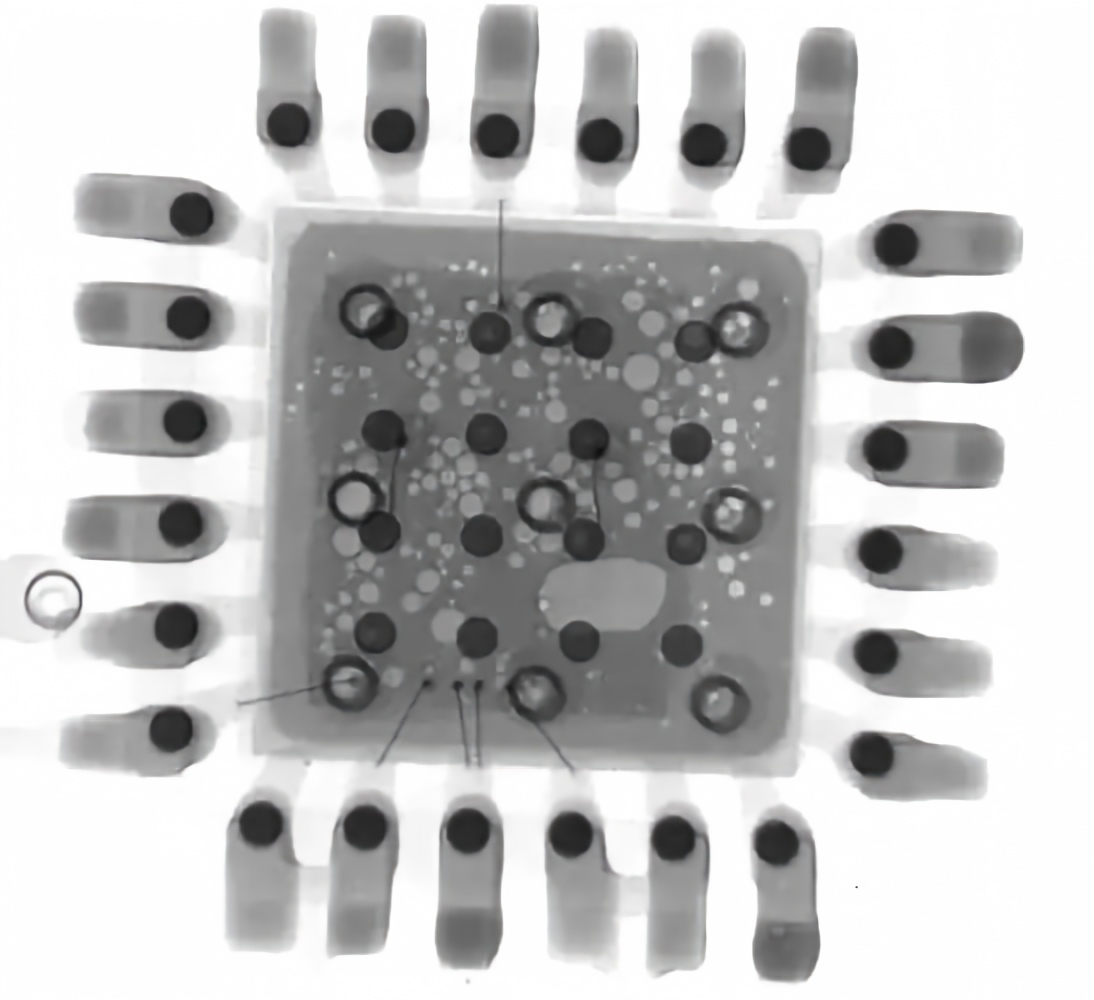

第二类缺陷：支架焊点不良。 石英晶片通过金属支架与底座引脚实现电气连接。如果焊接过程中产生气孔或虚焊，接触电阻就会随温度和振动发生波动，直接导致振荡频率抖动。X光透视下，焊点内部的气孔表现为清晰的黑色圆斑，虚焊则呈现为不规则的暗线。经验表明，直径超过0.2毫米的气孔就足以威胁产品的长期可靠性，必须在生产中严格管控。

第三类缺陷：内部异物。 封装工序中，如果车间洁净度不达标或切割残留物未彻底清理，微小的金属碎屑、焊渣或灰尘就可能混入管壳内部。这些异物在晶片高频振动的作用下会发生位移，可能在晶片与外壳之间造成间歇性短路或引发频率跳变，在X光影像上则表现为不该出现的明亮斑点。

出厂前用X光为每一颗石英晶体谐振器做一次"内部体检"，确认晶片完整无损、焊点饱满可靠、腔体内洁净无异物，电子设备才能真正拥有一颗稳定有力的"心脏"，在复杂的工作环境中始终精准计时。
