漏电保护器芯片里面长什么样？X光能查出哪些隐形缺陷？

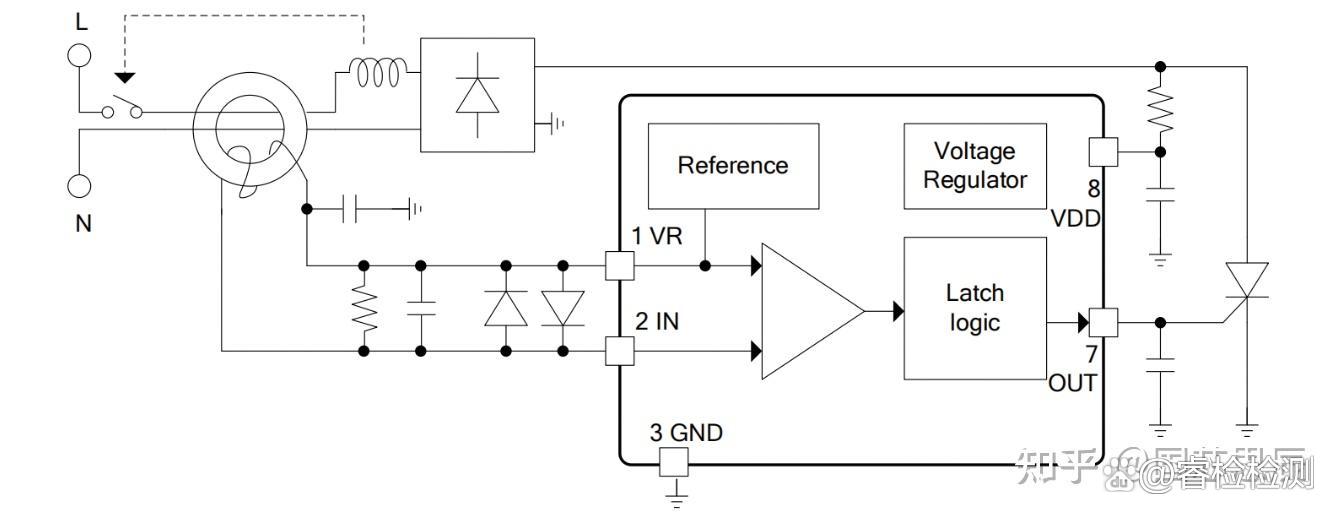

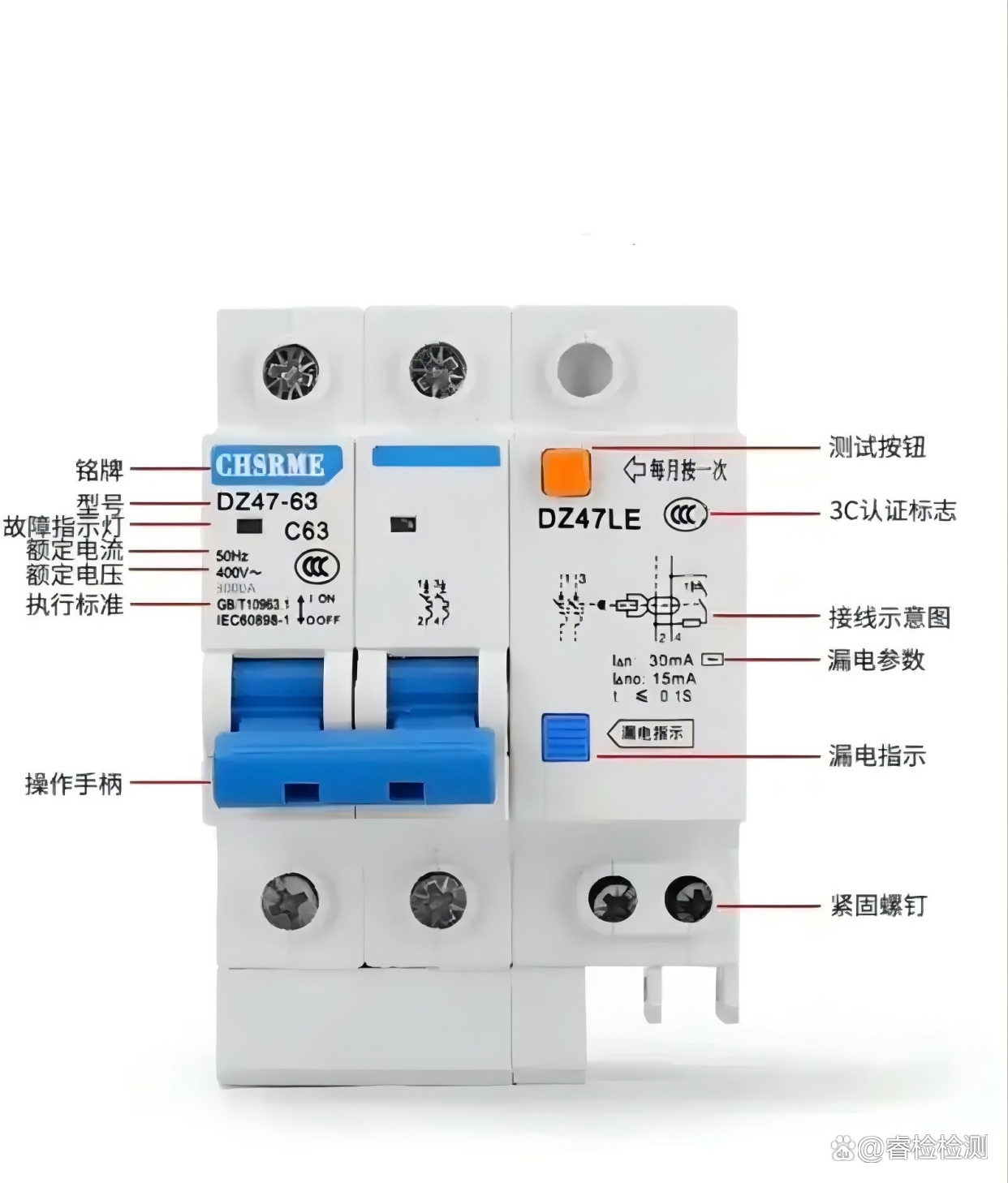

漏电保护器是家庭和工业用电的安全守门员，当线路发生漏电时，它能在几十毫秒内自动切断电源，防止触电事故。这套动作的核心，是一颗指甲盖大小的专用芯片，它实时监测零序电流互感器的信号，一旦判断漏电流超过设定阈值，就立即输出触发信号驱动脱扣机构。可以说，这颗芯片就是漏电保护器的“大脑”。

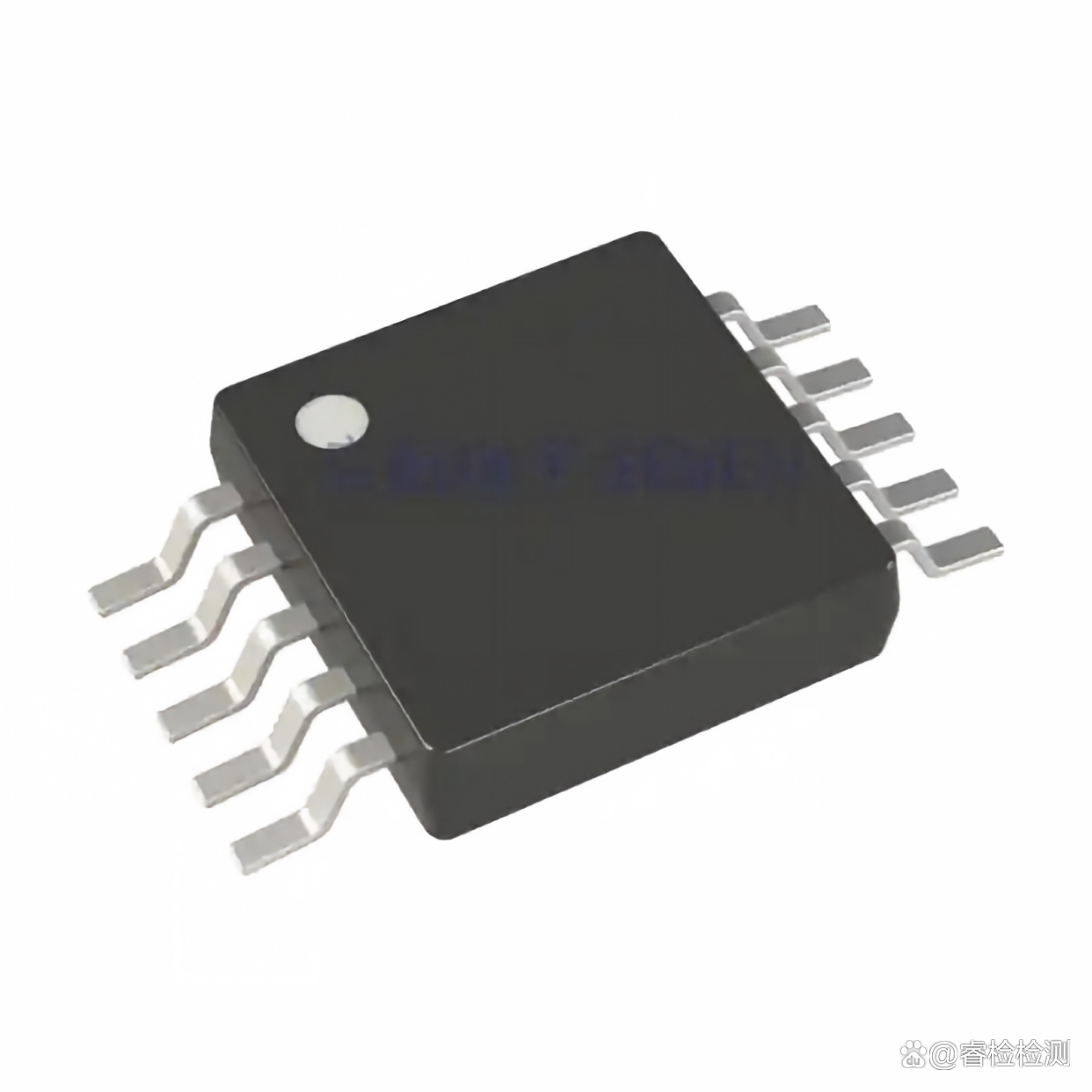

漏电保护器芯片通常采用SOP、QFN或SOIC封装，内部结构精密。中央是硅晶粒，上面集成了放大器、比较器、基准电压源和驱动电路，晶粒通过直径通常只有二十几微米的金线或铜线键合到引线框架上，再用环氧树脂塑封成型。每一根键合线都要精准连接晶粒焊盘和框架引脚，稍有偏差就会导致电气连接不可靠。

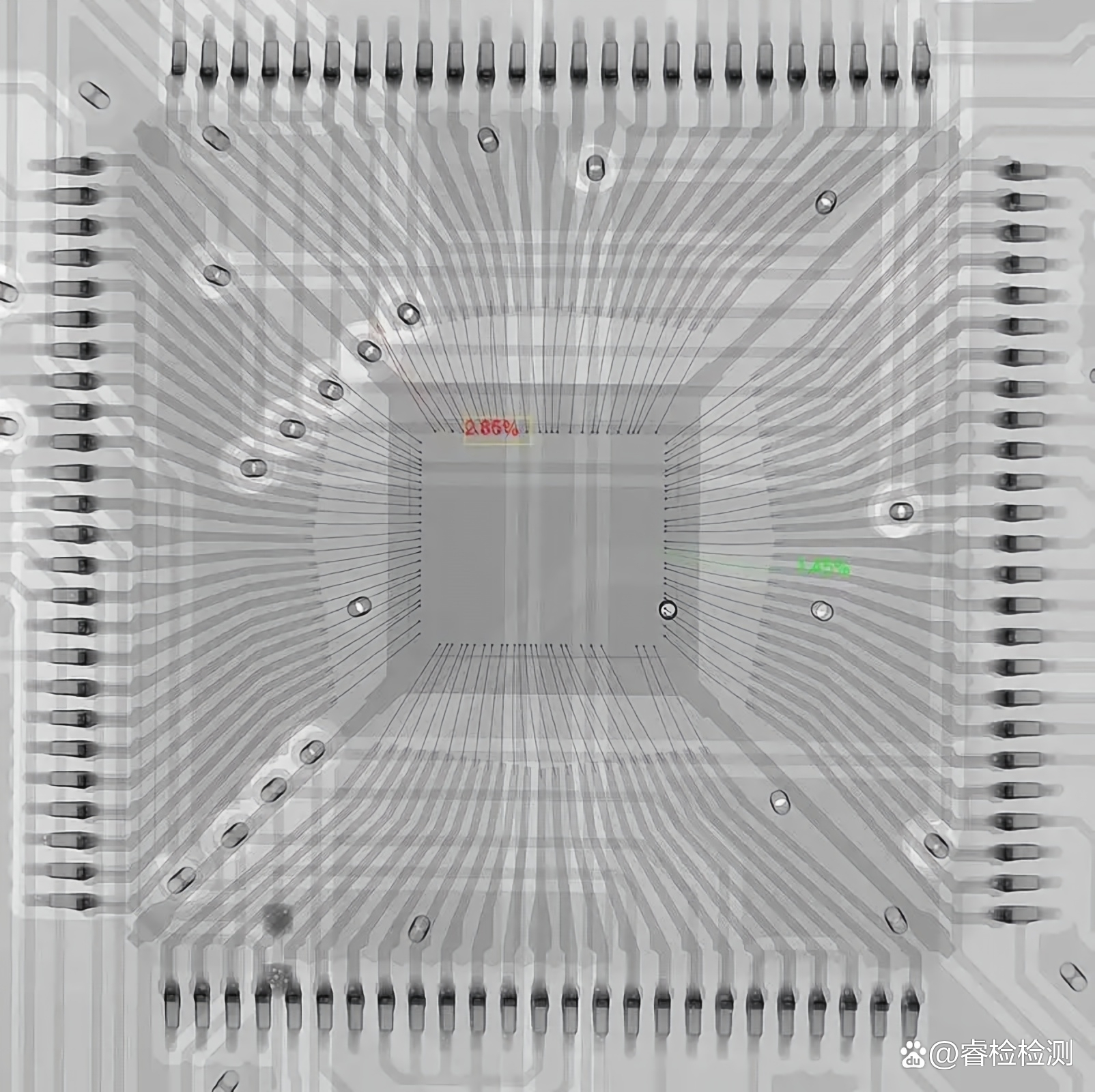

X光检测漏电保护器芯片，最核心的就是看键合线状态和焊点质量。键合线在封装过程中可能因为参数设置不当而出现断裂、塌陷或偏离焊盘，芯片在出厂时电测或许还能通过，但装上漏电保护器后经历运输振动和温度变化，脆弱点就会彻底断掉。X光透视下，键合线是一根根高亮细线，断口、交叉、触碰等异常形态都能清晰识别。

另一类常见缺陷是晶粒贴装层空洞。晶粒底部的粘结胶在固化时如果混入气泡，会形成空洞，导致芯片局部散热不畅，长时间工作后基准电压漂移，漏电保护阈值失准。X光影像中，空洞呈现为晶粒下方的暗色斑块，行业通常要求贴装层空洞总面积不超过晶粒面积的百分之十。此外，如果是BGA封装的漏电保护器芯片，焊球内部的气泡也要一一筛查，单个焊球空洞率一般要求低于百分之二十五。一颗漏电保护器芯片通过了X光内部检查，才能确保它在关键时刻绝不“犹豫”，准确触发，守护人身安全。
