折叠屏的“骨关节”——手机铰链里面藏着什么？X光能查出哪些隐患？

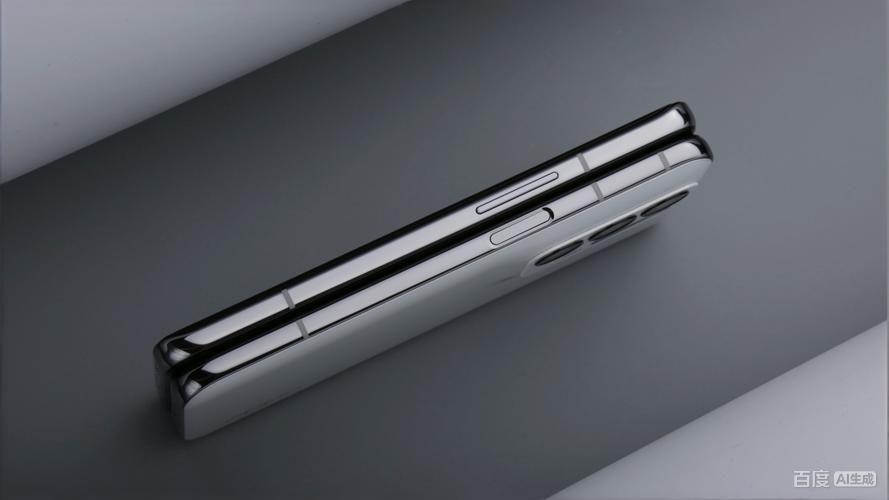

折叠屏手机的核心机械结构就是铰链，它相当于手机的“骨关节”，负责屏幕在展开与闭合之间平稳切换，同时保护柔性屏幕不被过度弯折。

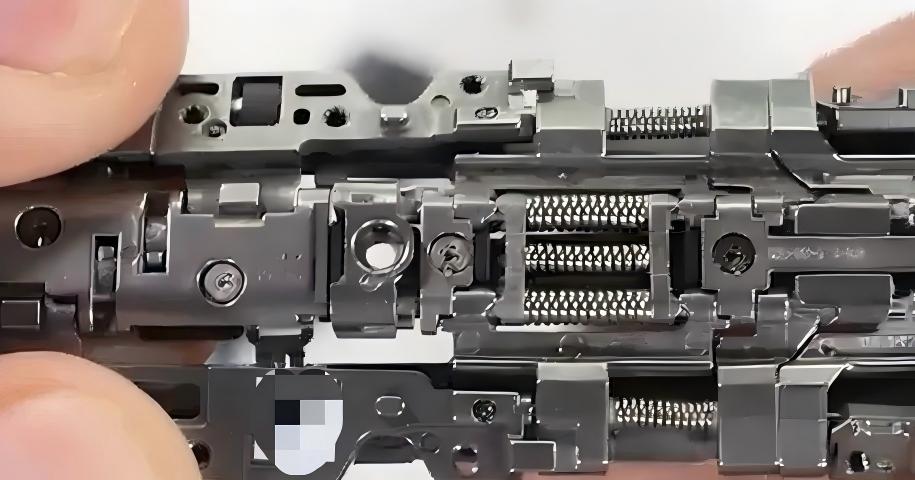

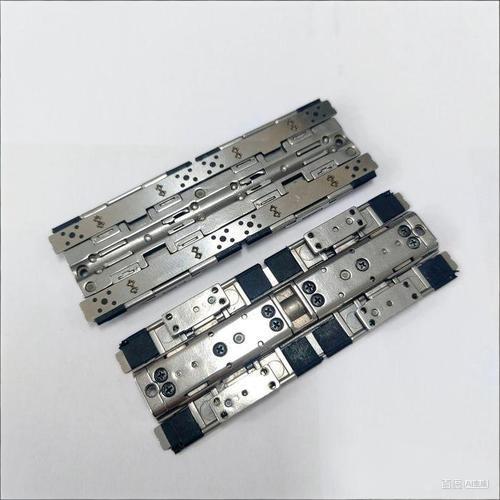

一套铰链通常由数十甚至上百个精密零件组成，包括凸轮、弹簧、齿轮、连杆、滑轨和阻尼模块，材质多为高强不锈钢、钛合金或金属注射成型件。这些零件需要在毫米级的空间内精确配合，才能做到悬停顺滑、折痕轻微，并承受每天上百次的开合，寿命通常要求达到二十万至四十万以上。

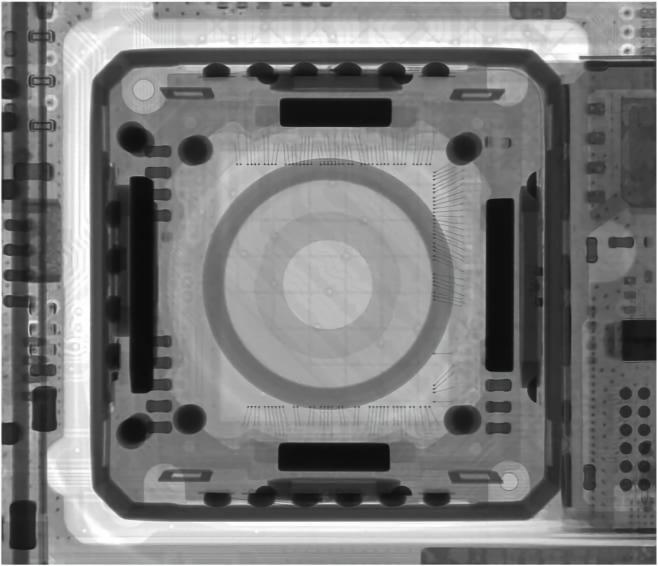

因为结构过于紧密，装配完成后肉眼完全看不到内部状态，而X光恰好能穿透金属外壳，把铰链内部零部件的装配关系、焊接质量和材料完整性投射成高清图像。

X光检测手机铰链，最常发现的缺陷有几类：一是焊接缺陷。凸轮与轴的激光焊点内部如果有气孔或虚焊，长期受力就会断裂。在工业级X光检测下，直径超过0.2毫米的气孔在X光影像中清晰可见，成为必须拦截的不合格项。二是零件裂纹。金属注射成型的小零件或精密冲压件，内部可能隐藏着微裂纹，工业CTX光可以透视出微米级的暗纹，避免铰链在跌落时断裂失效。三是装配异常。弹簧未入位、齿轮间隙过大、螺丝漏装等，在X光下一览无余，常规外观检查根本发现不了。

此外，铰链常常集成了柔性电路板穿过其中，FPC在弯折区域的断裂风险也要靠X光来提前排查。用X光给铰链做一次“内部体检”，确保所有零件安好、焊点无瑕，折叠屏才能经得起时间考验，每一次开合都依然紧致顺滑。
