xray检测电池内部缺陷技术解析

X射线检测技术通过高能射线穿透电池内部结构，结合数字成像系统解析密度差异，可精准识别各类内部缺陷，保障电池安全性与性能稳定性。以下是其在电池检测中的核心应用：

一、检测原理与技术优势

成像机制‌

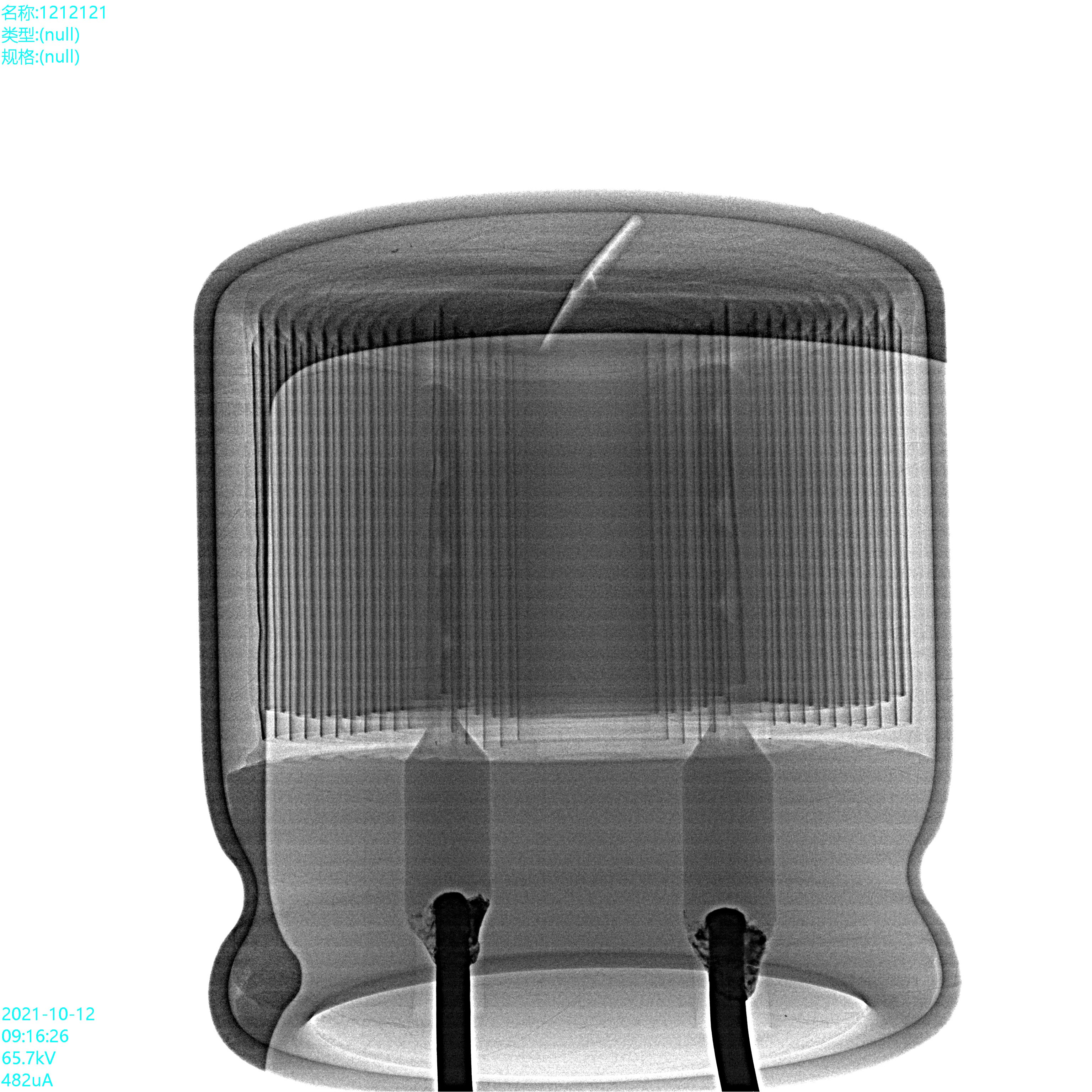

基于不同材料对X射线的吸收差异，生成灰度图像对比：电极、隔膜等密度较高区域呈深色，气孔、裂纹等低密度缺陷呈浅色影像。

支持三维层析成像，可重构锂电池内部电极、电解质分布状态。

核心优势‌

无损检测‌：无需拆解电池，避免二次损伤。

高精度‌：检出极限达微米级（如直径≥0.05mm的气泡）。

多参数检测‌：同步评估电极完整性、电解质填充均匀性、封装壳体气密性等。

高效率‌：适配生产线实时检测，单件检测时间≤10秒。

二、典型缺陷检测场景

检测对象‌‌缺陷类型‌‌技术实现‌

动力电池‌电极断裂、活性物质分布不均高分辨率CT扫描

储能电池‌极片毛刺、焊接虚焊多角度X-ray成像

电池封装体‌壳体微裂纹、密封失效激光扫描与X-ray互补检测

微观结构‌隔膜穿孔、异物嵌入（如金属颗粒）扫描电子显微镜与X-ray联用

三、关键检测指标与设备

电解质检测‌

可视化液体填充量，识别填充不足或溢液问题。

电极缺陷分析‌

检测电极裂纹、涂层脱落及异物污染（分辨率≤5μm）。

安全风险预警‌

识别内部气泡（空洞率≥0.5%）、枝晶生长等热失控诱因。

主流设备示例‌：

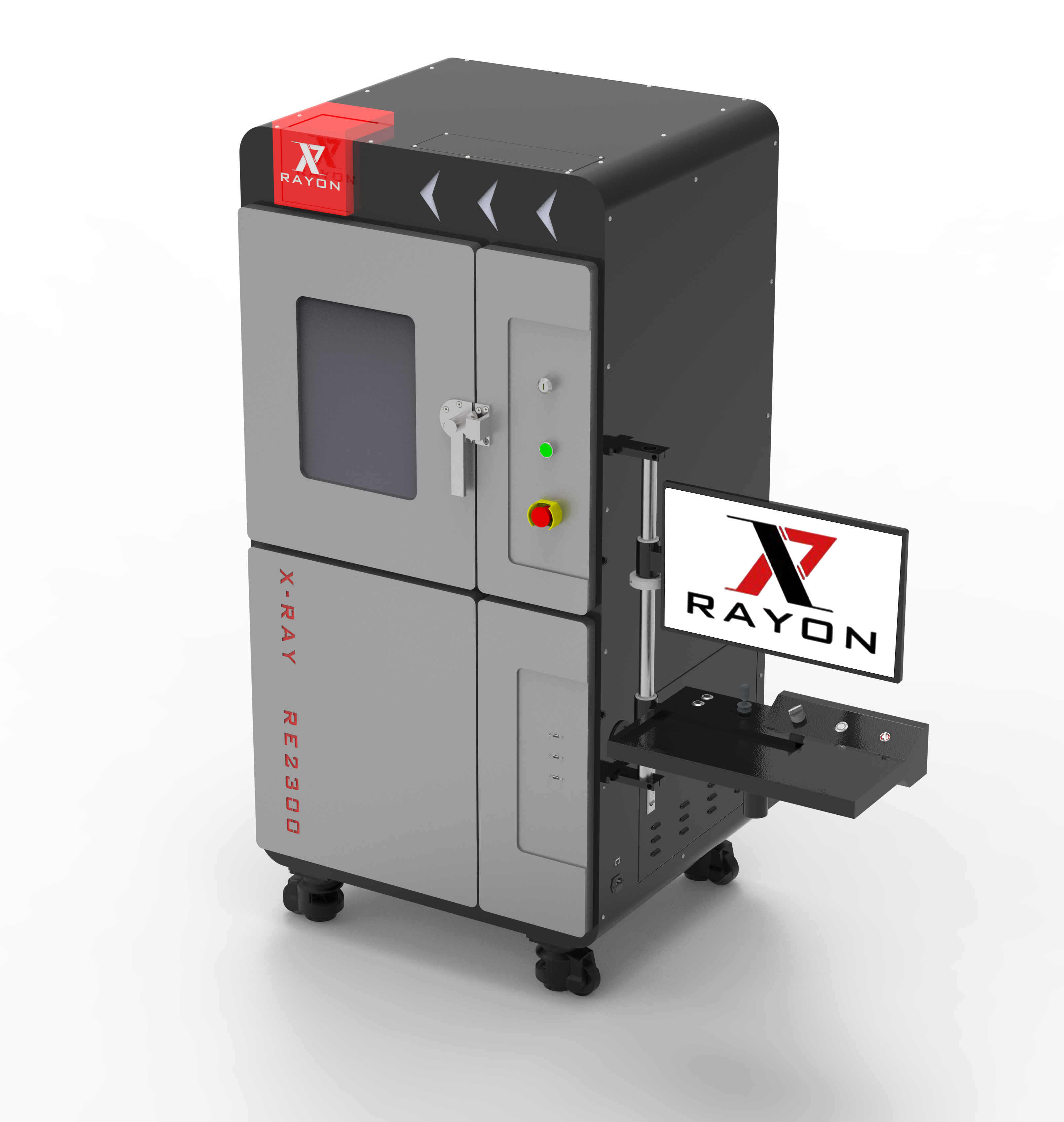

在线X-ray设备‌：集成AI算法，自动标注缺陷位置并分类。
