高能射线照相的几个技术数据及辐射防护

 二维码
发表时间:2022-04-09 12:07
高能射线照相

能量在1MeV以上的X射线被称为高能   射线。工业检测使用的高能射线大多数是   通过电子加速器获得的。工业射线照相通   常使用两种加速器,即回旋加速器和直线   加速器。


一、电子回旋加速器和电子直线加速器

二、高能射线照相的特点

三、高能射线照相的几个技术数据

四、直线加速器的结构、原理与操作

五、高能加速射线的辐射防护

高能射线照相的几个技术数据

1.固有不清晰度

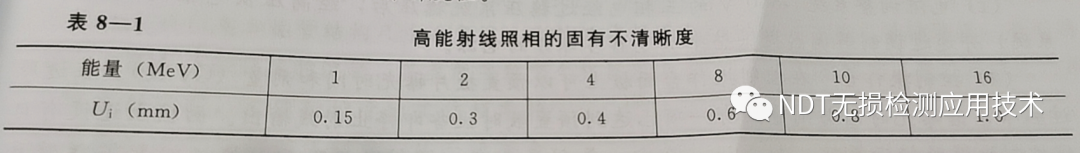

高能X射线装置焦点小,且高能射线照相时,为了得到足够大的照射场,通常采用较大焦距。因此,几何不清晰度较小,而固有不清晰度却因为射线能量高为较大。与低能X射线照相检验时相反,固有不清晰度成为影响高能射线照相清晰度的主要因素。表8-1给出的是高能射线照相的固有不清晰度值。


2.灵敏度

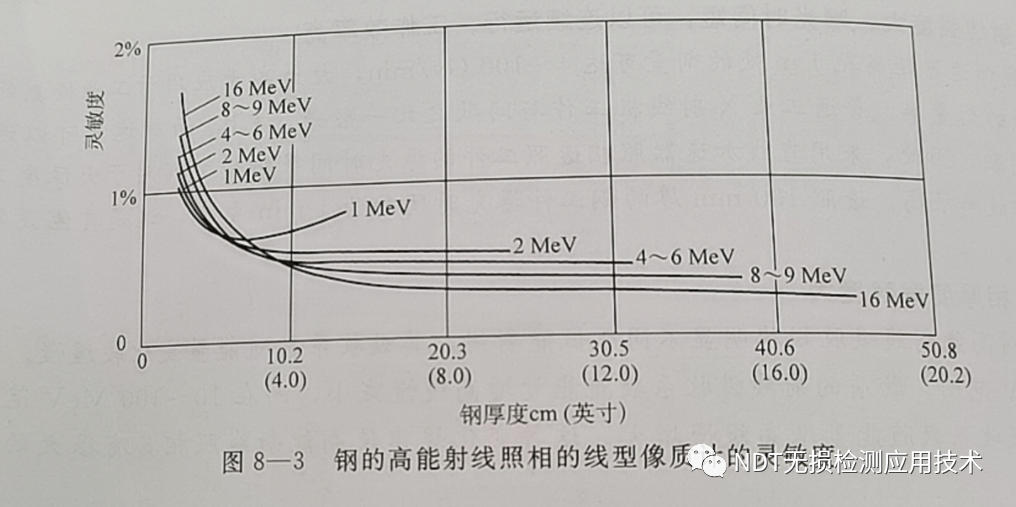

在大多数材质和厚度范围内,如果工艺正确,高能射线照相灵敏度能够达到或低于1%,图8-3所示为钢的高能射线照相的线型像质计的灵敏度曲线。


3.增感屏

高能射线照相中,前屏的厚度对增感和滤波作用均产生显著影响,而后屏的厚度对增感来说相对不重要。因此,高能射线照相时,可以不使用后屏。

实验证明,某些条件下高能射线照相的灵敏度在不使用后屏时反而有所提高,这一点与常规射线照相有所不同。

实际照相时,前屏通常选择厚度0.25mm左右的铅增感屏,如使用后屏,其厚度可与前屏相同。

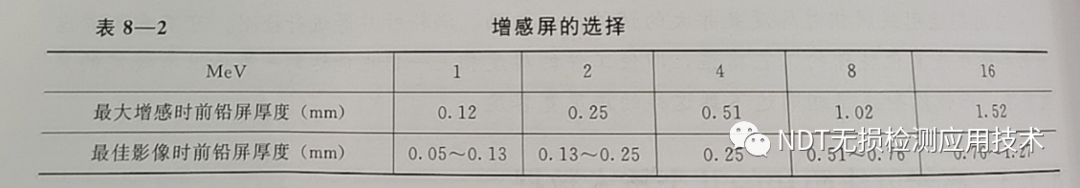

高能射线照相的增感屏厚度可根据表8-2的数据选择。

除铅之外,还可以根据实际需要采用铜、钽及钨等材料做增感屏,以满足不同的探伤要求。


高能射线加速的辐射防护

加速器产生的高能射线,不但能量高,而且强度也很大。以美国Varian公司生产的Linatron400型为例,该设备在距离靶1m处每分钟射线输出的剂量是4Gy,能量为4MeV。

而人体全身辐射的半致死剂量就是4Gy。若人员被该设备误照是十分危险的,因此,必须做好安全防护工作。

1.加速器的防护主要采用屏蔽保护,加速器屏蔽室必须进行专门的安全防护设计,室外的剂量率必须低于国家卫生标准。


2.因为高能X射线对空气进行电离后产生的臭氧和氮氧化物对人体有害,故室内必须安装通风机进行换气。


3.对于直线加速器来说,除了高能X射线的误伤害防护之外,还应进行微波辐射防护,同时还要预防高电压、氟利昂气体等对人体的危害。
