铸造缺陷的实图展示 二维码
发表时间:2021-07-24 10:59 ①什么是铸造缺陷? 在铸造生产过程中,由于种种原因,在铸件表面和内部产生的各种缺陷的总称。 ②铸造缺陷有哪些? 在制造生产过程中,常见的铸造缺陷有100多种,我国国家标准GB/T5611-1998《铸造术语》中,把它们按形貌特征分为了8大类: 1.多肉类缺陷;2.孔洞类缺陷;3.裂纹、冷隔类缺陷; 4.表面类缺陷;5.残缺类缺陷;6.形状及重量差错类; 7.夹杂类缺陷;8.性能、成分及组织不合格类缺陷。 ③铸钢件的常见缺陷有哪些? 气孔、缩孔、夹砂、夹渣、裂纹、粘砂、疏松、偏析…… 铸钢件的缺陷,大多数为体积型,也有面状缺陷。这些缺陷方向性不明显,出现的部位却有一定的规律。 如气孔常位于铸钢件的上部或表层面,有时也出现在中心部位。集中缩孔是在某一部位产生大的空洞,中心缩孔则是沿铸件中心轴形成的多孔性组织。 ④铸造缺陷有哪些特征?
⑤铸造缺陷实图展示。

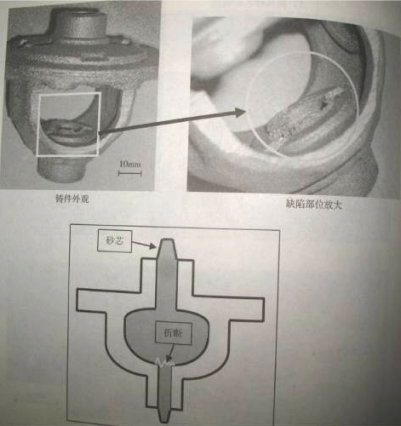

壁厚不均 泥芯偏移导致壁厚不合格,而型腔符合要求。 掉砂 砂型局部损坏,导致铸件局部多肉。 错型 铸件在分型面错开 塌型 型壁的凸出部脱落,使铸件凹部的一部分甚至全部被金属填充 飞翅 铁液渗入芯头与芯座的间隙而形成 气孔 在铸件皮下形成的内表面光滑的空洞 气孔 通常呈球形,内表面光滑在铸件表面孤立或成群出现 冷隔 液体金属合流处的铸件表面出现隔缝 漏芯 铁液渗入中空砂芯内部,在铸件的空心部位形成金属块 砂芯断裂 铁液进入断裂处形成多余形状 粘砂 铸件表面局部凸起 白口 在铸件的外角和薄断面部位形成白口,并逐渐过渡到正常组织 |
