一、PCBA 检测的重要性与挑战

在当今数字化时代，电子设备已渗透到生活的各个角落，从日常使用的智能手机、平板电脑，到工业领域的自动化设备、医疗设备，电子设备的身影无处不在。而 PCBA（Printed Circuit Board Assembly，印刷电路板组装）作为电子设备的核心部件，如同人类的 “中枢神经系统”，承载着电子设备的各种功能，其质量的优劣直接决定了电子设备的性能、可靠性和稳定性。

据相关数据显示，电子产品约 60% 的质量问题源于 PCBA 环节。在 PCBA 的生产过程中，由于涉及众多复杂的工艺和流程，如 SMT 贴片、DIP 插件、焊接等，任何一个环节出现偏差，都可能导致 PCBA 出现缺陷。这些缺陷不仅会影响产品的正常使用，严重时还可能引发安全隐患，给用户带来巨大损失。以汽车电子为例，若汽车发动机控制单元的 PCBA 存在质量问题，可能导致发动机工作异常，甚至引发交通事故，危及生命安全。因此，PCBA 检测环节对于保障产品质量和性能起着至关重要的作用。它能够及时发现 PCBA 中的缺陷和问题，有效降低产品的返修率和售后维修成本，提高生产良率和生产效率，进而保障产品的长期可靠性和品牌声誉。

然而，随着电子产品朝着小型化、高密度化和多功能化的方向飞速发展，PCBA 的设计和制造工艺也变得愈发复杂。元器件的尺寸不断缩小，集成度越来越高，BGA（Ball Grid Array，球栅阵列封装）、QFN（Quad Flat No-leads，方形扁平无引脚封装）等新型封装技术被广泛应用。这些变化在提升电子产品性能的同时，也给 PCBA 检测带来了前所未有的挑战。传统的检测方法，如目视检查（MVI）和自动光学检测（AOI），虽然在一定程度上能够检测出部分表面缺陷，但对于隐藏在内部的焊点缺陷，却显得力不从心。例如，BGA 封装的元器件，其焊点位于芯片底部，无法通过传统的光学检测方法直接观察到，这就需要一种更为先进、有效的检测技术来应对这些挑战。于是，XRAY 设备应运而生，为 PCBA 检测领域带来了新的曙光。

二、XRAY 检测技术原理与优势

（一）技术原理

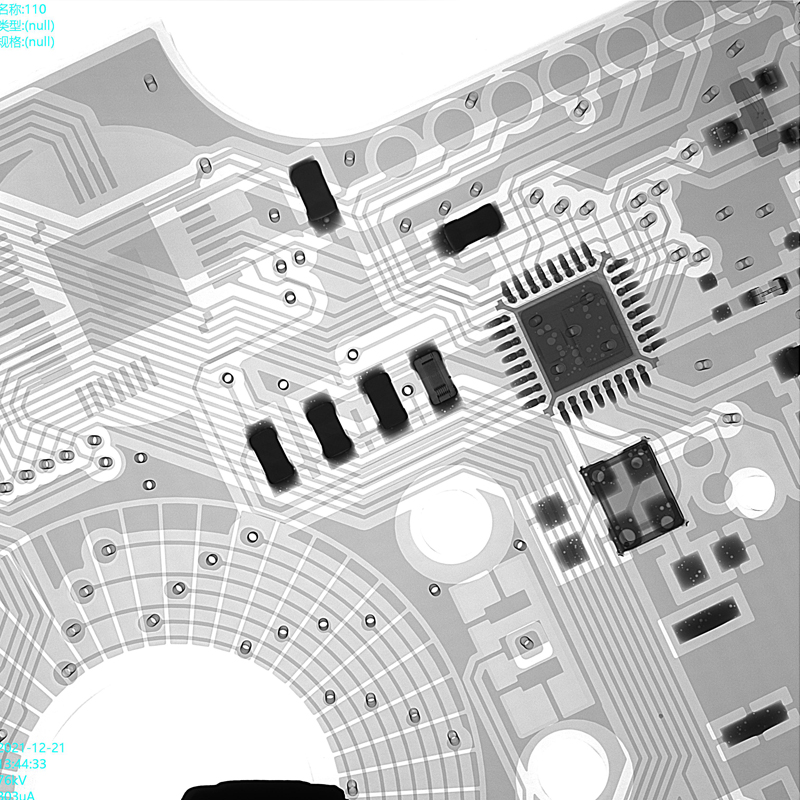

XRAY 检测技术，犹如一位拥有 “透视眼” 的神奇侦探，基于 X 射线独特的穿透特性和物质对其吸收程度的差异来实现对 PCBA 内部结构和缺陷的精准探测。X 射线本质上是一种波长极短、能量很大的电磁波，具备强大的穿透能力，能够轻松穿过不透明的 PCBA。当 X 射线穿透 PCBA 时，由于 PCBA 中不同材料（如铜、锡、塑料等）的密度和厚度各不相同，它们对 X 射线的吸收程度也存在显著差异。例如，密度大、厚度厚的材料（如焊点中的锡铅合金）吸收 X 射线较多，在成像中就会呈现较亮区域；而密度小、厚度薄的材料（如塑料、硅等）吸收较少，图像则呈暗区；空洞、裂纹等缺陷因无物质阻挡，会呈现最亮区域。通过这种灰度差异，X 射线检测系统能够将 PCBA 内部的结构和焊接质量以图像的形式清晰地反映出来，为检测人员提供直观、准确的信息。

（二）相比传统检测方法的优势

无损检测：传统的检测方法，如切片分析，需要对 PCBA 进行切割和破坏，这不仅会导致样品无法再投入使用，还可能因操作过程引入新的损伤，影响检测结果的准确性。而 XRAY 检测技术则是一种非侵入式的无损检测方法，无需对 PCBA 进行任何物理破坏，就能深入其内部进行检测，从而完整地保留了 PCBA 的原始状态和性能，这对于一些高价值、难以复制的 PCBA 来说，具有至关重要的意义。

检测精度高：在检测精度方面，传统的目视检查（MVI）和自动光学检测（AOI）存在明显的局限性。MVI 主要依赖人工肉眼观察，受照明条件、操作人员疲劳等因素影响，极易产生误差，对于微小的缺陷往往难以察觉。AOI 虽然能够检测出部分表面缺陷，但对于隐藏在元器件下方或内部的缺陷，同样力不从心。而 XRAY 检测设备凭借其先进的微焦点射线源和高分辨率探测器，能够捕捉到肉眼无法看到的微小瑕疵及结构缺陷，检测精度可达微米级别，能够精准识别出极小的裂纹、空洞、短路、开路、焊球缺失、偏位等缺陷，大大提高了检测的准确性和可靠性。

检测效率高：时间就是金钱，在快节奏的现代生产环境中，检测效率至关重要。传统检测方法往往需要耗费大量的时间和人力，例如手动对比检测，需要逐个对 PCBA 进行细致的检查，检测速度慢，效率低下，难以满足大规模生产的需求。而 XRAY 检测设备则以其高效的特点脱颖而出，能够快速对 PCBA 进行扫描成像，通常只需几分钟，甚至几秒钟即可完成一次检测，极大地缩短了检测时间，提高了生产效率，使企业能够在更短的时间内完成产品的检测和交付，增强市场竞争力。

可检测缺陷类型丰富：PCBA 生产过程中可能出现的缺陷类型繁多，传统检测方法难以全面覆盖。XRAY 检测技术则能够对 PCBA 进行全方位、多层次的检测，无论是表面缺陷还是内部缺陷，都能一览无余。除了能够检测出常见的焊接缺陷，如虚焊、漏焊、桥接等，还能对 BGA、QFN 等新型封装器件的内部焊点进行检测，及时发现空洞、短路等问题，有效保障了 PCBA 的质量和性能。

三、睿奥 PCBA 检测 XRAY 设备的独特特点

在竞争激烈的 PCBA 检测 XRAY 设备市场中，睿奥凭借其**的技术实力和对品质的执着追求，脱颖而出，为客户提供了一系列具有独特优势的检测设备，成为众多企业在 PCBA 质量控制领域的首选合作伙伴。

（一）高精度成像技术

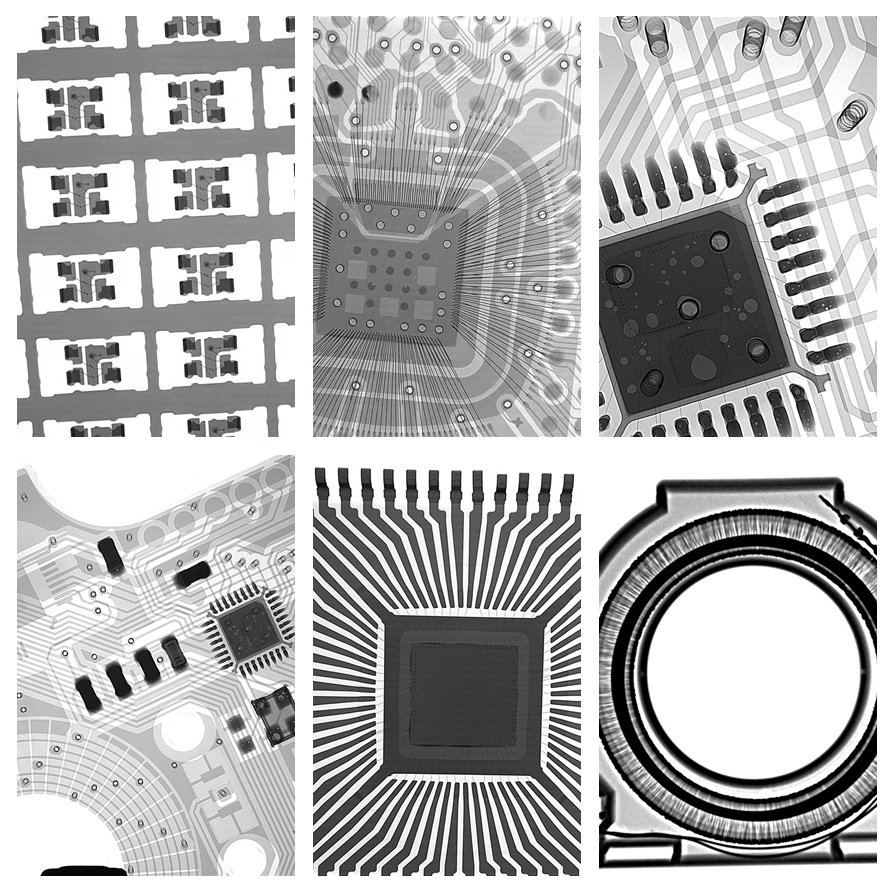

睿奥 PCBA 检测 XRAY 设备采用先进的微焦点射线源和高分辨率探测器，搭配自主研发的超分图像处理系统，具备出色的高分辨率成像能力，能够将 PCBA 内部的微观结构清晰地呈现出来，即便是极其微小的缺陷也无处遁形。设备的检测精度可达 5 微米，能够精准识别出直径仅为头发丝几十分之一大小的细微裂纹、微小空洞等缺陷。在实际检测中，对于 BGA 焊点的检测，睿奥设备能够清晰显示出焊点的内部结构，准确判断焊点是否存在空洞、虚焊等问题，成像效果极为清晰，缺陷特征一目了然，为检测人员提供了准确、可靠的检测依据，有效提升了 PCBA 检测的准确性和可靠性，助力企业生产出高品质的产品。

（二）智能缺陷识别与分析系统

睿奥设备搭载了自主研发的 AI 智能算法，该算法基于深度学习技术，经过大量的样本数据训练，能够自动识别多种 PCBA 缺陷，包括常见的短路、开路、焊球缺失、偏位、空洞、裂纹等。在检测过程中，设备能够快速对扫描得到的图像进行分析处理，自动标记出缺陷的位置、类型和尺寸，并生成详细的检测报告。不仅如此，该系统还具备数据分析功能，能够对检测数据进行统计分析，为企业提供生产过程中的质量趋势和问题分析，帮助企业及时调整生产工艺，优化生产流程，提高生产效率和产品质量。与传统的人工检测相比，睿奥的智能缺陷识别与分析系统大大提高了检测效率，减少了人为因素带来的误差，使检测结果更加准确、可靠。

（三）灵活的检测模式与强大兼容性

考虑到不同企业的生产需求和 PCBA 的多样性，睿奥 PCBA 检测 XRAY 设备提供了多种灵活的检测模式，如 2D 平面检测、3D 断层扫描检测等，用户可以根据实际检测需求进行选择。2D 平面检测模式适用于对 PCBA 表面和浅层缺陷的检测，能够快速获取 PCBA 的整体图像，检测速度快，效率高；3D 断层扫描检测模式则能够对 PCBA 进行全方位的立体检测，获取 PCBA 内部不同层面的详细信息，对于检测多层电路板、BGA 等复杂结构的元器件具有显著优势。此外，睿奥设备还具有强大的兼容性，能够适应不同尺寸、类型的 PCBA 检测需求。无论是小型的手机主板，还是大型的工业控制板，睿奥设备都能轻松应对，为企业提供一站式的检测解决方案，满足企业多样化的生产需求。

（四）可靠的稳定性与耐用性

在硬件选材方面，睿奥 PCBA 检测 XRAY 设备选用了高品质的核心部件，如进口的射线管、探测器等，这些部件具有稳定性高、寿命长的特点，为设备的稳定运行提供了坚实保障。设备的结构设计也经过精心优化，采用了坚固耐用的机身材质和稳定的机械结构，能够有效抵抗外界干扰，确保设备在长时间、高强度的工作环境下依然能够保持稳定的性能。睿奥还注重设备的散热设计，通过合理的散热布局和高效的散热系统，确保设备在运行过程中保持适宜的温度，进一步提高了设备的稳定性和耐用性。设备的维护保养也十分便捷，睿奥提供了完善的售后服务体系和专业的技术支持，能够及时为客户解决设备使用过程中遇到的问题，降低设备的维护成本，延长设备的使用寿命，为企业的生产运营提供可靠的保障。

四、实际应用案例展示

睿奥 PCBA 检测 XRAY 设备凭借其**的性能和出色的检测效果，在众多行业中得到了广泛的应用，并取得了显著的成效，为客户解决了诸多质量难题，助力企业提升产品质量和生产效率，赢得了客户的高度认可和信赖。

（一）消费电子行业

某知名手机制造商在生产高端智能手机主板时，面临着严峻的质量挑战。随着手机功能的不断增加和尺寸的逐渐缩小，主板上的元器件变得更加密集，BGA、QFN 等新型封装器件的大量应用，使得传统检测方法难以满足检测需求。在引入睿奥 PCBA 检测 XRAY 设备之前，产品的不良率高达 5%，大量的不良产品不仅增加了生产成本，还影响了产品的交付周期和品牌声誉。

在采用睿奥设备后，其高精度成像技术和智能缺陷识别与分析系统发挥了巨大作用。设备能够快速、准确地检测出主板上的各种缺陷，包括 BGA 焊点的空洞、虚焊，QFN 引脚的短路、开路等问题。通过对检测数据的分析，企业及时调整了生产工艺，优化了焊接参数，使产品的不良率大幅降低至 1% 以内。生产效率也得到了显著提升，检测时间从原来的每片 5 分钟缩短至 1 分钟，大大提高了生产速度，满足了企业大规模生产的需求。同时，由于产品质量的提升，客户满意度大幅提高，产品在市场上的竞争力也得到了显著增强。

（二）汽车电子行业

汽车电子系统的可靠性直接关系到行车安全，因此对 PCBA 的质量要求极高。某汽车电子零部件供应商在为汽车制造商提供发动机控制单元（ECU）的 PCBA 时，为确保产品质量符合严格的汽车行业标准，引入了睿奥 PCBA 检测 XRAY 设备。在以往的生产过程中，由于无法有效检测出 PCBA 内部的潜在缺陷，产品在汽车行驶过程中偶尔会出现故障，给汽车制造商和用户带来了极大的困扰。

睿奥设备的 3D 断层扫描检测模式，能够对 ECU 的 PCBA 进行全方位的立体检测，清晰呈现出多层电路板内部的焊点情况和元器件连接状态。智能缺陷识别与分析系统能够自动识别出各种细微缺陷，并提供详细的缺陷报告。通过使用睿奥设备进行严格的检测，该供应商成功将产品的故障率降低了 80% 以上，有效保障了汽车电子系统的可靠性和稳定性。同时，由于及时发现并解决了生产过程中的质量问题，企业避免了因产品召回和售后维修带来的巨大损失，提高了生产效率和经济效益，与汽车制造商建立了更加稳固的合作关系。

五、选择睿奥 XRAY 设备，开启 PCBA 检测新篇章

在电子制造行业竞争日益激烈的今天，PCBA 的质量检测无疑是企业确保产品品质、提升市场竞争力的关键环节。XRAY 检测技术作为一种先进的无损检测手段，以其独特的优势在 PCBA 检测领域发挥着不可或缺的作用。而睿奥 PCBA 检测 XRAY 设备，凭借其高精度成像技术、智能缺陷识别与分析系统、灵活的检测模式与强大兼容性，以及可靠的稳定性与耐用性，成为众多电子制造企业的不二之选。

睿奥 XRAY 设备的高精度成像技术，能够让 PCBA 内部的细微缺陷无所遁形，为产品质量把控提供了精准的数据支持；智能缺陷识别与分析系统，不仅大大提高了检测效率，还能通过数据分析助力企业优化生产工艺；灵活多样的检测模式和强大的兼容性，使其能够满足不同企业、不同类型 PCBA 的检测需求；可靠的稳定性与耐用性，则为企业的长期生产运营提供了坚实保障，降低了设备维护成本和停机时间。

通过消费电子、汽车电子、医疗设备等多个行业的实际应用案例，我们可以清晰地看到睿奥 PCBA 检测 XRAY 设备为企业带来的显著效益，包括产品不良率的大幅降低、生产效率的显著提升以及企业经济效益和市场竞争力的增强。从 SEO 角度来看，这篇文章全面覆盖了用户在选择 PCBA 检测 XRAY 设备时关心的问题，能够有效满足用户搜索需求，提升网站权重与流量，为睿奥品牌和产品的推广起到积极作用。

如果您是一家电子制造企业，正为 PCBA 检测的难题而烦恼，那么睿奥 PCBA 检测 XRAY 设备将是您的**解决方案。选择睿奥，就是选择高精度、高效率、高可靠性的 PCBA 检测服务，就是选择开启企业产品质量提升和市场竞争力增强的新篇章。让睿奥与您携手共进，共同打造电子制造行业的质量传奇，为您的企业发展注入强大动力，在激烈的市场竞争中脱颖而出，共创辉煌未来！
