如何选择适合的X射线检测设备来检测汽车结构零部件

汽车的结构是由多个零部件共同组合而成，这些零部件的无论从密度、厚度、用材都是不一样，那么该如何去选择一个合适X射线检测设备，就成为一大难题，因为X射线检测设备从电压、电流、精度、配置等等方面也是不相同的，但是不同的这些配置参数也是对应不同的零部件的。

一、选型的核心依据：明确检测对象与需求

设备选型的**步是精准定义检测目标，需从零部件特性和质量要求两方面梳理核心需求：

材质：不同材质对 X 射线的衰减差异极大，直接影响射线源功率选择：

金属件（钢、铝合金等）：高密度材料需高穿透能力，优先选择高电压射线源；

复合材料（碳纤维、玻璃纤维等）：低密度材料需高对比度成像，可选用低能射线源 + 高分辨率探测器；

混合材质件（如金属 - 塑料装配体）：需兼顾穿透深度和对比度，可能需要可调能量射线源。

尺寸与结构：

小型件（如传感器、接头）：需高分辨率局部成像，可选桌面式或微焦点设备；

大型件（如车架纵梁、电池包）：需大检测视野，可选龙门式、机械臂搭载式设备，或支持分段扫描；

复杂结构件（如多孔缸盖、异形铸件）：需三维检测能力，优先选择 CT 断层扫描功能。

厚度范围：零部件**厚度决定射线源功率（管电压），参考经验：

厚度＜5mm（铝合金）/＜3mm（钢）：50-150kV 射线源；

厚度 5-20mm（铝合金）/3-10mm（钢）：150-300kV 射线源；

厚度＞20mm（铝合金）/＞10mm（钢）：300-450kV 及以上射线源（或微焦点 + 高功率组合）。

缺陷类型与精度要求：

检测微小缺陷（如直径＜0.1mm 的气孔、微裂纹）：需高分辨率探测器（像素尺寸＜100μm）+ 微焦点射线源（焦点尺寸＜5μm）；

检测宏观缺陷（如未焊透、大尺寸缩松）：常规分辨率探测器（像素尺寸 100-300μm）即可满足。

检测效率要求：

离线抽检 / 实验室分析：可选择手动或半自动设备，侧重检测精度；

生产线在线全检：需高自动化设备（如在线传输线 + 自动成像），单件检测时间需匹配生产线节拍（通常＜10 秒 / 件）。

X 射线检测设备的核心参数直接决定检测能力，需重点关注以下指标：

管电压（kV）：决定穿透能力，电压越高穿透越强（适用于厚件、高密度材料）。汽车零部件检测常用范围：10-450kV，其中：

低电压（10-150kV）：适用于复合材料、薄金属件（如铝合金板、线束）；

中高电压（150-450kV）：适用于厚金属件（如钢铸件、底盘结构件）。

管电流（mA）：影响射线强度，电流越大成像信噪比越高（减少曝光时间）。需与电压匹配，避免过度辐射。

焦点尺寸：决定成像清晰度，焦点越小分辨率越高。

常规焦点（＞50μm）：适用于宏观缺陷检测、大尺寸件快速扫描；

微焦点（5-50μm）：适用于微小缺陷（如精密铸件气孔、复合材料纤维断裂）；

纳米焦点（＜5μm）：适用于超高精度检测（如传感器封装缺陷），但成本较高。

类型：

平板探测器（主流选择）：分为非晶硅（高分辨率、响应快）和非晶硒（高对比度、适合低能射线），适用于大部分汽车零部件检测；

影像增强器 + CCD：成本较低，但分辨率和动态范围不及平板探测器，适用于对精度要求不高的场景。

分辨率：以像素尺寸（μm）衡量，像素越小成像越清晰。汽车零部件检测常用50-300μm像素，其中：

精密件（如发动机缸盖、电池极耳）：50-100μm；大型结构件（如车架焊接件）：100-300μm。

检测视野（FOV）：探测器有效成像面积，需覆盖零部件**检测区域。小型件可选 300×300mm 以下，大型件需 500×500mm 以上，或支持拼接扫描。

运动轴：

根据零部件结构选择多轴运动（平移、旋转、倾斜），实现多角度成像：

2D 检测：至少 X/Y 平移轴（探测器或工件移动）；

3D CT 检测：需旋转轴（工件 360° 旋转）+ 平移轴，实现断层扫描。

扫描模式：

静态成像：适合小尺寸、简单结构件，单次曝光完成检测；

动态扫描：适合长条形件（如车架纵梁），工件连续移动 + 多次曝光拼接成像。

对于复杂结构件（如缸体水套、电池模组内部），需通过 CT 技术生成三维模型，量化缺陷体积和空间分布。选型时需关注：

CT 分辨率：三维重建后的最小可识别缺陷尺寸；

扫描时间：单次 CT 扫描耗时（常规件需 5-30 分钟，在线检测需更快速方案）；

重建软件：是否支持缺陷自动定位、尺寸测量、可视化分析。

设备需与生产场景深度适配，避免 “选型过剩” 或 “能力不足”：

空间尺寸：设备需匹配车间布局，特别是大型设备（如龙门式）需预留安装空间（长 × 宽 × 高）及防护距离；

电源与散热：高功率设备（＞300kV）需专用高压电源，同时配备冷却系统（风冷或水冷）；

辐射防护：需符合 GB 18871《电离辐射防护标准》，设备需自带铅房（防护等级≥2mm 铅当量）、辐射报警、联锁装置，确保操作人员安全。

现代检测设备需具备智能化功能，降低人工成本并提升一致性：

自动缺陷识别（AI）：是否集成基于深度学习的算法，自动识别气孔、裂纹、未焊透等缺陷，输出合格 / 不合格判定；

数据追溯：支持检测图像、参数、结果存档，对接企业 MES/ERP 系统，实现质量追溯；

易用性：操作界面是否简洁，是否支持参数预设（不同零件一键调用检测方案），减少对操作人员技能的依赖；

稳定性：设备故障率、探测器寿命（平板探测器通常需≥5 年稳定工作）、射线源衰减曲线（确保长期检测精度）。

采购成本：设备价格跨度大（从几十万到上千万），需结合检测需求平衡 “性能” 与 “预算”，避免为冗余功能支付溢价；

运行成本：射线源更换周期（常规源寿命 1-3 年）、探测器维护成本、电费消耗等；

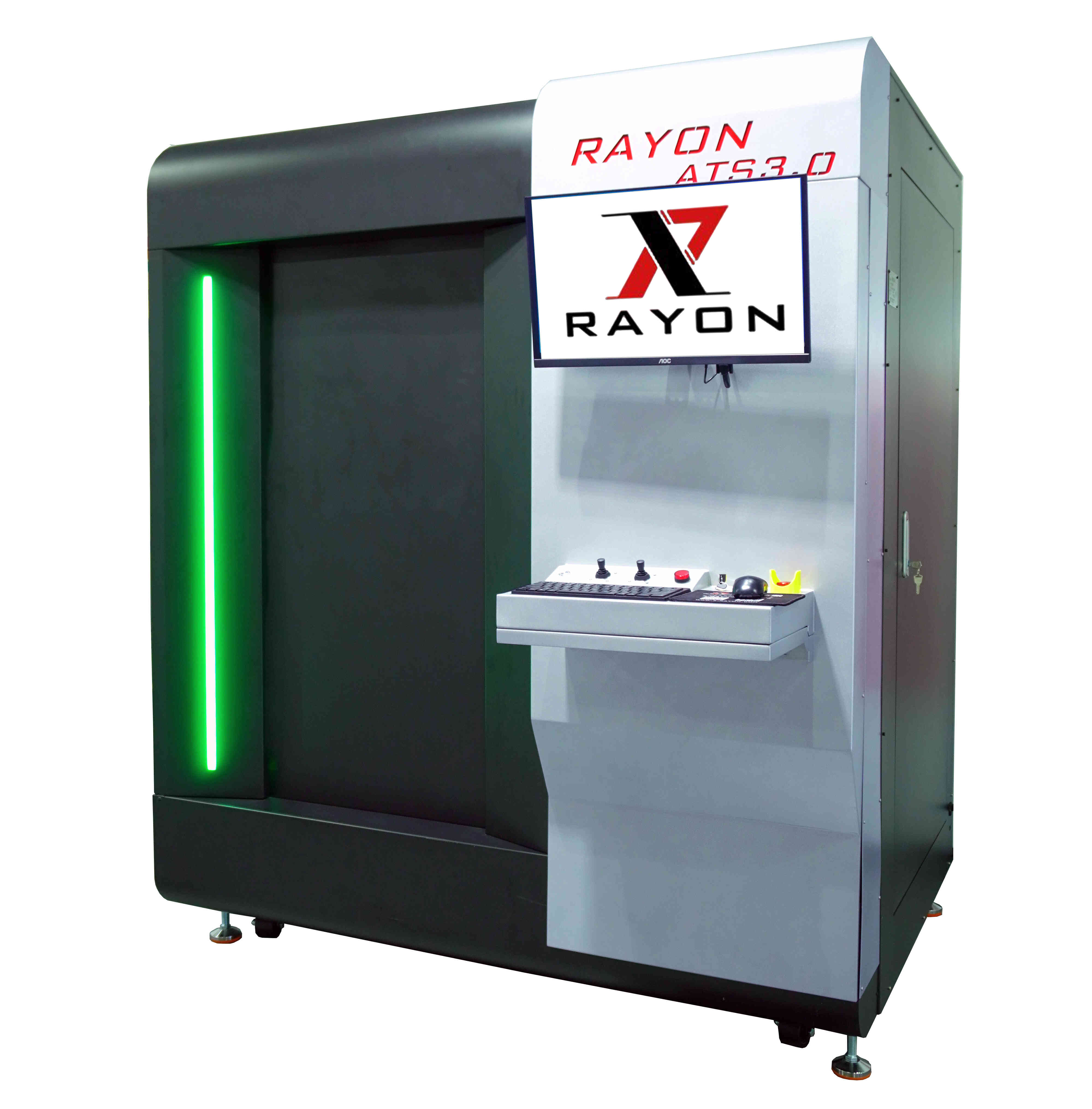

售后服务：供应商需提供安装调试、操作培训、故障响应（≤24 小时）、定期校准服务，优先选择在汽车行业有丰富案例的品牌（如 睿奥检测设备等）。

定义需求：明确检测零部件的材质、尺寸、厚度→确定需检测的缺陷类型及精度→明确生产模式（抽检 / 全检）和效率要求；

参数匹配：根据材质厚度选择射线源功率→根据缺陷精度选择焦点和探测器分辨率→根据结构复杂度确定是否需要 CT 功能；

场景验证：考察设备在同类零部件检测中的实际案例（如车企 / Tier1 供应商的应用效果）→测试样件检测（验证缺陷检出率）；

综合评估：对比设备参数、智能化水平、运行成本、售后服务→确定最终选型。

通过以上维度的系统评估，可选择出 “性能适配、成本合理、易用稳定” 的 X 射线检测设备，为汽车结构零部件的质量控制提供可靠保障。
