X 射线检测汽车结构零部件

在汽车制造业中，零部件的质量直接关系到车辆的安全性、可靠性和使用寿命。X 射线检测技术作为一种无损检测手段，凭借其对内部结构的穿透性和高分辨率成像能力，成为汽车结构零部件质量控制的关键技术之一。

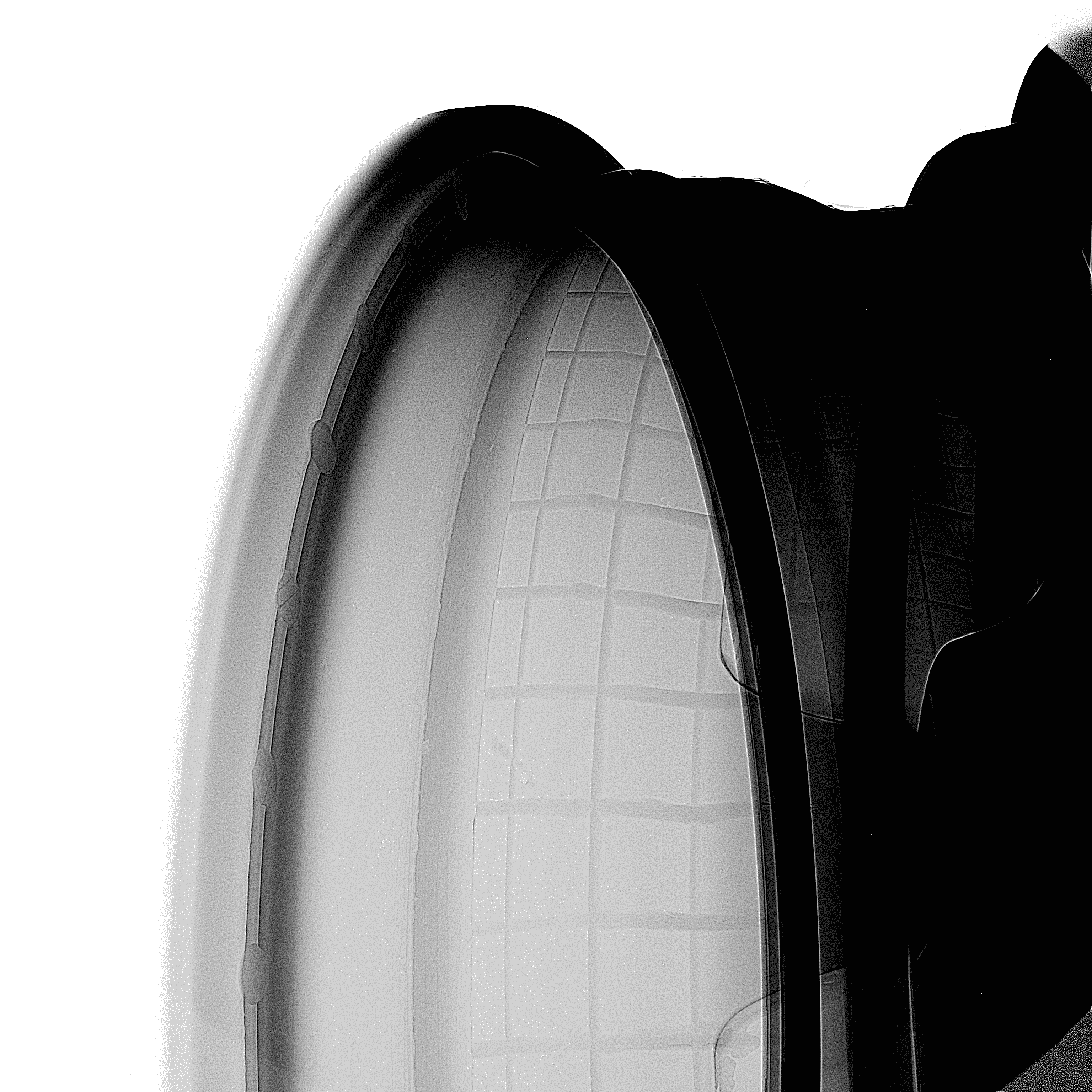

一、X 射线检测的基本原理

二、适用的汽车结构零部件类型

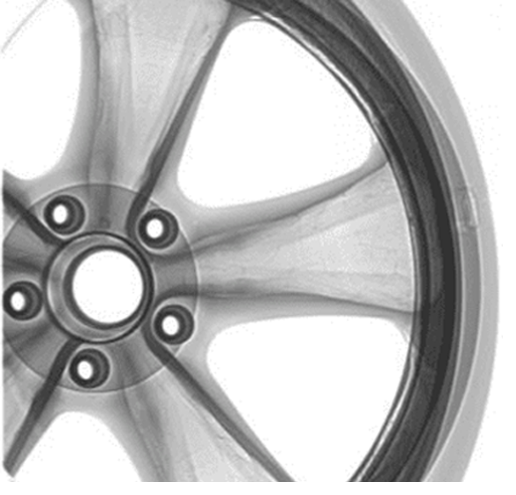

1. 铸造类零部件

• 发动机核心部件：缸体、缸盖、曲轴、凸轮轴等，此类零件内部易因铸造工艺问题产生气孔、缩松、夹杂等缺陷。

• 底盘安全件：转向节、控制臂、差速器壳、轮毂轴承座等，这些零件承受较大载荷，内部缺陷可能导致断裂失效。

2. 焊接类零部件

• 车身结构件：车架纵梁 / 横梁、车门防撞梁、底盘焊接总成等，焊接过程中易出现未焊透、焊瘤、气孔、裂纹等缺陷。

• 动力总成焊接件：排气管焊接组件、变速箱壳体焊接部位等。

3. 复合材料零部件

4. 装配类零部件

如线束接头、传感器封装件、电池模组内部连接等，可通过 X 射线检测装配过程中是否存在异物、虚接、错装等问题。

三、可检测的典型缺陷类型

四、X 射线检测的核心优势

1. 无损性：检测过程不破坏零部件的结构和性能，可对成品或在制品直接检测，避免因检测导致的零件报废。

2. 内部缺陷可视化：突破表面检测的局限性，直接呈现零部件内部结构和缺陷，尤其适用于复杂结构件（如多孔缸盖、异形铸件）。

3. 高灵敏度与精度：可检测微米级缺陷（如直径 0.1mm 的气孔），满足汽车行业对高精度质量控制的要求。

4. 自动化与高效性：结合机械臂、自动传输线和 AI 图像识别算法，可实现批量零部件的快速检测（单件检测时间可缩短至几秒），适配生产线节拍。

五、X 射线检测的基本流程

1. 预处理：对零部件表面进行清洁，去除油污、灰尘等干扰物；对于复杂零件，需设计专用工装定位，确保检测角度覆盖关键区域。

2. 参数设置：根据零部件材质（如钢、铝合金、复合材料）、厚度设置 X 射线管电压（10-450kV，厚件需高电压）、电流、曝光时间等参数，确保成像清晰。

3. 扫描成像：X 射线源与探测器相对零部件移动（或零部件旋转 / 平移），获取二维投影图像；对复杂零件可采用 CT（计算机断层扫描）技术，生成三维断层图像。

4. 缺陷分析：通过专业软件对图像进行处理（如降噪、增强对比度），人工或 AI 算法识别缺陷的位置、大小、形态，并判断是否符合质量标准。

5. 报告与存档：生成检测报告，记录缺陷信息和判定结果，图像和数据存档以备追溯。

六、注意事项与技术规范

1. 安全防护：X 射线属于电离辐射，需严格遵循《电离辐射防护与辐射源安全基本标准》（GB 18871），设置防护铅房、辐射报警装置，操作人员需佩戴剂量计并定期体检。

2. 参数校准：定期对设备进行校准（如射线强度、探测器灵敏度），确保检测精度稳定；不同批次零部件需验证参数适配性。

3. 标准适配：汽车行业有严格的质量标准，如 ISO 17636（焊缝射线检测）、GB/T 9445（无损检测人员资格）等，检测流程和判定需符合相关标准。

4. 材料适配：对于高衰减材料（如高密度合金）需采用高功率 X 射线源；对于低密度复合材料，可结合低能 X 射线或荧光成像技术提高对比度。

七、技术发展趋势

• 实时成像与在线检测：集成于生产线的在线 X 射线检测系统，可实现零部件 100% 全检，实时反馈质量问题，减少不良品流转。

• AI 智能判级：基于深度学习的缺陷识别算法，可自动分类缺陷类型并判定合格性，提高检测效率和一致性，降低人工误判率。

X 射线检测技术为汽车结构零部件的质量保驾护航，从源头减少因内部缺陷导致的故障风险，是现代汽车制造业不可或缺的质量控制手段。
